曙光大規模KVM系統是曙光公司在SUMA標準基礎上，在服務器機群易管理技術領域的又一次創新，使用了獨創的通信技術, 可控制多達1024臺服務器,與此同時距離可達百米之遠，無需傳統的KVM切換器及難以管理的電纜線。為用戶提供了極大的方便。這里將對曙光大規模KVM系統簡單的布線方式以及100米距離節點切換技術，做一概要介紹。

特點一：簡單連線

　　曙光大規模KVM系統是吸收市場上現有的KVM系統的優點，同時突破了目前產品的局限性。目前市場上的產品的連線形式為每個節點有一套鍵盤、鼠標和顯示器的連線，從而連接到KVM的終端上。這種連線方式距離短，電纜難以管理。也有采用每個節點使用一條5類線連接到終端的連線形式，如果節點多到100個以上的時候，布線也極其困難，加上機群系統本身會有很復雜的連線，更增加了布線的難度。

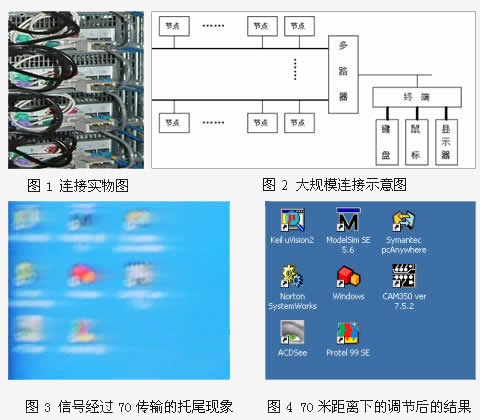

　　曙光大規模KVM切換系統采用菊花鏈的方式，每128個節點采用一條5類線級連，并連接到終端，連接實物如圖1所示。如果是節點數多達1024個時，則需要在系統中接入可以被終端智能識別的多路器。多路器把整個節點分成8組，每組128個節點，用一條5類線連接到多路器上，通過多路器引出一條線連接到終端機。加入多路器系統后如圖2所示。多路器放置在機房，終端機放置在控制間，這樣KVM網絡從機房到控制間只有一條線，而控制間內，連接1024個節點的KVM網絡也只有8條線，從而極大的方便了布線。

特點二：遠距離操作

　　目前經測驗，曙光大規模KVM切換系統在100米遠的距離內，經過調節的信號完全可以接受。而目前市場上的產品基本一般是支持十幾米或二三十米，從而無法實現終端和節點在一個房間內操作。

　　當信號經過遠距離傳播后，由于信號的衰減以及跳變沿的延遲，在視頻上出現嚴重的托尾和重影現象，如圖3所示，一個沒有采用任何補償措施的信號經過70米的傳輸的效果圖。為了達到遠距離傳輸，同時獲得清晰視頻效果，曙光大規模KVM切換系統設計了信號補償電路，并在終端上為用戶留下信號調節按鈕，對于由距離引起的信號延遲造成的視頻信號托尾現象，用戶完全可以通過按鈕調節來獲得校佳的效果，如圖4所示，調節后的效果。

　　曙光大規模KVM切換系統支持遠距離，布線簡單，擴展性好，不但能夠從整體上提升機群的使用性能水準，而且在很大程度上能夠滿足用戶實際需求（文：曙光研發部KVM項目組 沙超群）。
