DVI接口定義

    DVI它是1999年由Silicon Image、Intel（英特爾）、Compaq（康柏）、IBM、HP（惠普）、NEC、Fujitsu（富士通）等公司共同組成DDWG（Digital Display Working Group，數字顯示工作組）推出的接口標準。它是以Silicon Image公司的PanalLink接口技術為基礎，基于TMDS電子協議作為基本電氣連接。TMDS是一種微分信號機制，可以將象素?cái)?shù)據編碼，并通過串行連接傳遞。顯卡產生的數字信號由發送器按照TMDS協議編碼后通過TMDS通道發送給接收器，經過解碼送給數字顯示設備。一個DVI顯示系統包括一個傳送器和一個接收器。傳送器是信號的來源，可以內建在顯卡芯片中，也可以以附加芯片的形式出現在顯卡PCB上；而接收器則是顯示器上的一塊電路，它可以接受數字信號，將其解碼并傳遞到數字顯示電路中，通過這兩者，顯卡發出的信號成為顯示器上的圖象。

    TMDS運用先進的編碼算法把8bit數據(R、G、B中的每路基色信號)通過最小轉換編碼為10bit數據(包含行場同步信息、時鐘信息、數據DE、糾錯等)，經過DC平衡后，采用差分信號傳輸數據，它和LVDS、TTL相比有較好的電磁兼容性能，可以用低成本的專用電纜實現長距離、高質量的數字信號傳輸。TMDS技術的連接傳輸結構如圖1所示。

DVI接口帶來的好處

    DVI數字接口比標準VGA(即D-Sub)接口要好，數字界面保證了全部內容采用數字格式傳輸，保證了主機到顯示器的傳輸過程中資料的完整性（無干擾信號引入），可以得到更清晰的影像。而傳統的VGA接口(即D-Sub)是先將數字信號轉為模擬信號，再將模擬信號傳入數字顯示器，最后通過數字顯示器內部再次轉為數字信號。

    DVI數字接口的主要目的是讓顯示卡的畫面訊號透過數字的方式傳送到電腦屏幕。因?yàn)橐郧暗腃RT屏幕所使用的是模擬訊號，所以傳統的D-Sub15pin的電腦屏幕接頭走的是模擬訊號(復合信號)， 將顯示卡內的數字畫面訊號轉換成模擬訊號送到電腦屏幕去。對于沒有配備DVI接口的液晶顯示器來說，它的原理是和之前的CRT顯示器是一樣的。

　　由于數字顯示器 (液晶投影機、等離子電視、LCD TV等數字顯示產品) 采用的是純數字的設備，那么直接通過數字界面輸入數字信號當然會更好，而通過D-Sub15pin就顯得有些不明智了( 先將數字信號轉為模擬信號，再將模擬信號傳入數字顯示器，最后通過數字顯示器內部再次轉為數字信號)。

　　對于我們普通用戶來說，可以簡單認為數字信號帶來的畫面質量要比模擬信號的畫面質量要高。購買液晶顯示器時能配備DVI則最好。

DVI接口的種類

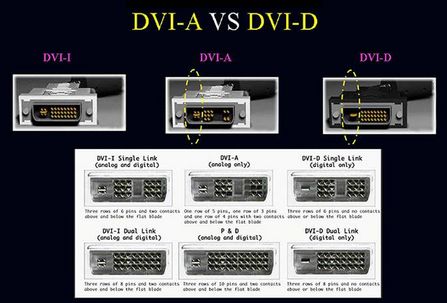

　　 DVI接頭有三種，分別是DVI-Digital（DVI-D）、DVI-Analog（DVI-A）跟DVI-Integrated （DVI-I），DVI-Digital（DVI-D）只有支持?jǐn)?shù)字顯示的設備 、DVI-Analog（DVI-A）只有支持模擬顯示的設備，DVI-Integrated （DVI-I）則是支持?jǐn)?shù)字顯示跟模擬顯示。之所有會有這樣的搭配，因?yàn)镈VI雖然是為了數字顯示設備所訂定的標準，但是因?yàn)橥高^數字的傳送不會降低畫面的效果，再加上為了考慮能夠轉換成模擬訊號，所以才會有DVI-D、DVI-A跟DVI-I這三種接頭，其中DVI-I可以相容DVI-D裝置（包括連接線），但是DVI-D接頭卻不能夠使用DVI-I連接線，所以大家會看到數字顯示設備是DVI-D的接頭，連接線是DVI-I的接頭，顯示卡是DVI-I的接頭。且DVI-I也可轉接成為D-Sub15pin。

DVI-D

DVI-A

DVI-I

　　由于DVI-A只能只有模擬信號的設備，所以對于我們電腦用戶來說一般都很少見到，我們一般接觸的DVI接口都為DVI-I或者DVI-D接口。

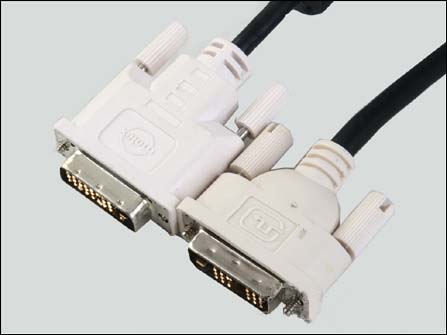

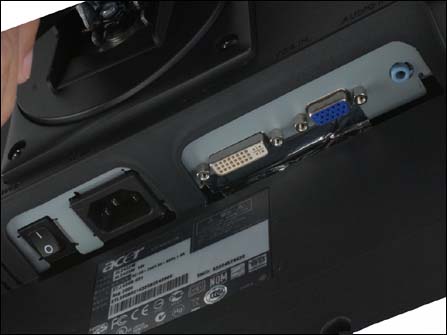

例如這臺顯示器的接口就是DVI-I接口，它能同時兼容使用DVI-I和DVI-D的連接線

YES

YES

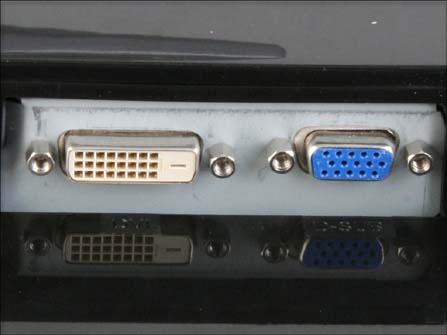

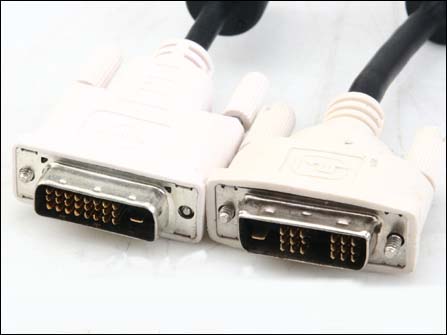

而這臺顯示器提供的為DVI-D接口，它只能使用DVI-D連接線，不能使用DVI-I連接線

YES

NO

　　我們生活當中大部分雙DVI接口的顯卡的DVI接口都是DVI-I接口，因?yàn)樗�能兼容模擬信號，在使用DVI轉VGA接頭之后亦能在CRT顯示器上傳輸信號。

深入，DVI接口仍大有文章

　　我們生活當中的DVI連接線仍可分為單通道DVI連接線和雙通道DVI連接線。與雙通道DVI對應的就是單通道DVI，也就是我們最常見的DVI接口，這種接口的帶寬為165MHz，可最大提供1920×1200的分辨率輸出。而雙通道DVI的帶寬是單通道的2倍。
