科迪矩陣切換器的特點

    大連科迪視頻技術有限公司是國家級高新園區－大連市高新技術產業園區高新技術企業，公司一直致力于廣播電視專業設備的研制、開發、生產和銷售。是國內擁有矩陣產品規模最大，系列最全，種類最多的專業矩陣生產商。

    在矩陣產品上，大連科迪有著十多年的生產研發經驗，產品包括全系列模擬視音頻矩陣切換器，VGA/RGB矩陣切換器，分量矩陣切換器、數字矩陣切換器及分配放大器等設備1400多種型號。科迪切換器具有結構設計先進，系統穩定性好、維護方便等特點；采用進口電子元器件，STM表貼技術，全模塊化設計，插板式結構，信號采用分層傳輸，各線路板獨立接地，隔離度高，抗干擾性強。所有電路板全部支持熱插拔，方便維護。具體表現在以下幾個方面;

    1、支持信號種類多，接口先進：

    科迪矩陣采用國際最先進的電路設計結構，各種信號分層傳輸，矩陣內部可同時傳輸VGA(RGBHV)信號、復合視頻、YUV信號、YC信號、立體聲音頻等多種信號。可根據用戶需求視頻采用15HDF、5BNC、S端子、BNC端子等多種端子，音頻采用3PIN（三端壓線）端子，平衡、非平衡傳輸均可。其多格式矩陣可以將VGA、RGBHV、模擬視頻、YUV分量視頻以及音頻信號混插在一個機箱內，并且可以對各種信號進行單獨或者同時切換，將多個矩陣的功能在一個矩陣上實現，為用戶提供了便捷的控制方式，同時，也在一定程度上為用戶節省了成本。

    2、模塊化設計、插板式結構：

    電路板之間獨立走線，選用進口優質元器件，隔離度高，具有極強的抗串擾能力；系統內所有的電路板均支持熱插拔，維護時只需將有問題的電路板取出更換掉即可，為系統維護帶來了極大地方便，保障了系統集成商在客戶心中的美譽度，并且插板式的結構特點，還使得科迪矩陣的規模從16×16進行任意的擴容，最大可至512×512。

    另外，科迪矩陣這種先進的模塊化設計、插板式結構在系統擴容時也表現出了極大的優越性，當用戶需要擴容時，只需要更換切換板即可完成。設備在使用的過程中，基于操作、環境以及使用年限等方面的原因，不可避免的會出現或大或小的問題，其他矩陣由于結構方面的限制，維護起來比較麻煩，在大型系統中這個問題尤為突出，科迪矩陣進行維護時只需要拔下舊的切換板，插上新的切換板即可，幾秒鐘解決問題，對矩陣的正常使用不產生任何影響！

    3、雙電源熱備份

    科迪矩陣系統的機箱內全部采用熱備份一體化開關電源，機箱內的兩塊電源板同時工作, 互為熱備份。 當其中一個電源組件發生故障時，另一個電源自動承擔全部工作，保證系統連續正常工作無中斷，有效的提高了系統運行的連續性和可靠性。

    4、系統功能完善

    切換的全過程采用場逆程切換，切換時幾乎無抖動，并且可以加入同步信號，使切換真正同步。矩陣系統的主機具有掉電記憶功能，保證斷電后數據永不丟失。視頻切換輸入AC/DC恢復方式可選，輸出采用視頻高速運放，確保圖像信號質量，減小體積和串擾；音頻切換采用平衡式輸入/輸出，亦適用于不平衡信號，電路采用無變壓器平衡式輸出，保證優良的共模抑制比，具有寬頻響、低失真的特點。

    大連科迪公司產品線豐富，具體有kd2000系列模擬矩陣切換器、kd7000系列數字矩陣切換器、kd6000系列分配放大器、kd6800系列數字轉換分配模塊、zeus多畫面監控報警系統；其中 Kd2000系列模擬矩陣有8個子產品，涵蓋了復合視頻、RGB/YUV分量視頻、計算機視頻（RGBHV）、音頻單聲道、音頻立體聲、RS－422數據信號等格式，并且各種格式的信號可以任意配置在同一個矩陣切換系統中進行切換，它包括播出、制作、錄制、總控調度、應急、監控、多媒體、電教等所有模擬矩陣切換器應用的領域和環節。下面我們單就模擬矩陣進一步向大家介紹大連科迪公司產品：

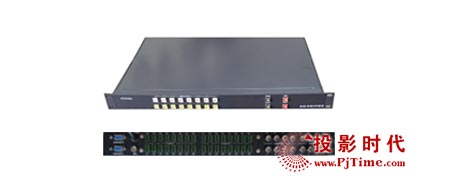

Kd2200系列小型視音頻矩陣切換器

    Kd2200系列小型視音頻矩陣切換器是專門為視頻信號和音頻信號(平衡、非平衡) 的顯示切換而設計的高性能矩陣切換器。可將多路視頻及音頻信號切換到輸出通道中的任意一通道上。矩陣切換全部采用場逆程切換，具有掉電記憶功能，并支持視頻、音頻多層單獨或同時切換。矩陣采用前面板發光按鍵控制同時具備多個RS-232通信接口(提供通信協議)，可接多個遙控面板或通過中控等設備集成控制。本品采設計結構先進集成度高并可根據客戶需要采用雙電源結構，保證24小時開機無電源隱患。Kd2200系列的技術指標經權威部門測試，均達到或優于國標甲級標準。

    主要特點：

■ 規模：2×1～4×4、8×1～8×8、16×1～16×16
■ 復合視頻支持PAL、NTSC3.58、NTSC4.43、SECAM多種制式
■ 音頻支持平衡和非平衡音頻信號切換，矩陣內部設有音頻平衡非平衡轉換電路
■ 矩陣支持場逆程切換提供多路信號源間的無縫切換
■ 支持視頻、音頻多層單獨或同時切換
■ 具有多個RS-232接口，支持多個遙控面板和計算機控制，提供通信協議

□ 采用標準19英寸寬(482mm)、1U高(44mm)機箱
□ 視頻采用進口BNC接口
□ 音頻采用可插拔三端壓線端子(3PIN)
□ 視頻帶寬為100MHz
□ 前面板發光按鍵控制
□ 掉電記憶功能，保證數據永不丟失
□ 外同步信號接口，可連接同步信號
□ 雙電源備份（可選）

    典型應用:視頻會議系統、CCTV廣播電視系統，投影顯示、大屏演示系統、多媒體教學、家庭影院等

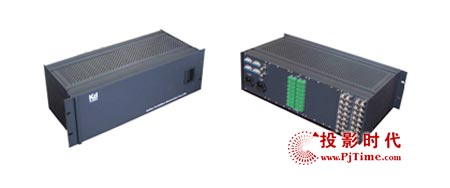

Kd2300系列中型視音頻矩陣切換器

    Kd2300中型視音頻矩陣切換器是一款高品質、高性能的矩陣切換器，矩陣規模有16×4、16×8和16×16。該系列矩陣全部采用國際先進的“模塊化設計、插板式結構、熱備份雙電源”的設計方法，選用優質進口電子元器件，各線路板均支持熱插拔，可在帶電情況下直接更換信號切換板。熱備份雙電源及熱備份雙控制板保證系統長年穩定運行電源控制系統無隱患。矩陣全部采用場逆程切換，具有掉電記憶功能，并支持視頻、音頻多層單獨或同時切換。獨立遙控面板設計直觀每路輸入和輸出信號都有對應的發光按鍵指示，采用單鍵即可實現狀態鎖定、狀態查詢等功能，并帶有RS232通信接口(提供通信協議)，可接多個遙控面板或通過中控等設備集成控制。可根據用戶需要添加TCP/IP 網絡控制接口、 RS－422或RS－485控制端口。

    主要特點：

■ 規模：16×4、16×8、16×16
■ 復合視頻支持PAL、NTSC3.58、NTSC4.43、SECAM多種制式
■ 音頻支持平衡和非平衡音頻信號切換，矩陣內部設有音頻平衡非平衡轉換電路
■ 模塊化設計、插板式結構、前機箱門可以打開，可帶電熱插拔更換切換板
■ 熱備份雙電源，保障系統工作不間斷
■ 矩陣支持場逆程切換提供多路信號源間的無縫切換
■ 支持視頻、音頻多層單獨或同時切換
■ 具有多個RS-232接口，支持多個遙控面板和計算機控制，提供通信協議

□ 采用標準19英寸寬(482mm)、3U高(132mm)機箱
□ 視頻采用進口BNC接口
□ 音頻采用可插拔三端壓線端子(3PIN)
□ 視頻帶寬為100MHz
□ 獨立遙控面板，發光按鍵
□ 掉電記憶功能，保證數據永不丟失
□ 外同步信號接口，可連接同步信號
□ TCP/IP網絡控制接口（可選）
□ RS-422或RS-485（可選）

Kd2600系列大型視音頻矩陣切換器

   Kd2600系列矩陣是大連科迪矩陣型號最多最全的一個系列。該系列矩陣規模從24×24～32×32、48×8～48×48、64×8～64×64、96×8～128×128、256×16～512×512，矩陣全部采用大規模集成電路、模塊化設計、插板式結構、熱備份雙電源。矩陣全部采用場逆程切換，具有掉電記憶功能，并支持視頻、音頻多層單獨或同時切換。獨立控制面板設計直觀操作簡便、VFD顯示屏保證從任何視角都可清晰觀察到矩陣切換信息，并帶有RS232通信接口(提供通信協議)，可接多個遙控面板或通過中控等設備集成控制。矩陣根據用戶需要可添加TCP/IP 網絡控制接口、 RS－422或RS－485控制端口。

集成度高，矩陣規模大

    采用大規模集成電路，解決了矩陣規模和指標的瓶頸問題，提高了系統的集成度和穩定度。在一個6U機箱內可以組成128×128復合視頻矩陣，或64×64復合視頻／單聲道音頻矩陣，矩陣規模可以從24×24進行任意的擴容，最大可至512×512。

模塊化設計、插板式結構

    各線路板均支持熱插拔，可在帶電情況下直接更換信號切換板，選用進口優質元器件，隔離度高，具有極強的抗串擾能力；系統內所有的電路板均支持熱插拔，為系統維護帶來了極大地方便。

系統功能完善

    切換的全過程采用場逆程切換，切換時幾乎無抖動，并且可以加入同步信號，使切換真正同步。矩陣系統的主機具有掉電記憶功能，保證斷電后數據永不丟失。視頻切換輸入AC/DC恢復方式可選，輸出采用視頻高速運放，確保圖像信號質量，減小體積和串擾；音頻切換采用平衡式輸入/輸出，亦適用于不平衡信號，電路采用無變壓器平衡式輸出，保證優良的共模抑制比，具有寬頻響、低失真的特點。

冗余式熱備份電源

    系統的機箱內全部采用熱備份一體化開關電源，機箱內的兩塊電源板同時工作, 互為熱備份。 當其中一個電源組件發生故障時，另一個自動承擔全部工作，保證系統運行的連續性，提高了系統的可靠性。

靈活穩定的控制系統

    Kd2600矩陣可以通過一個或多個控制面板對設備進行控制，而且多個控制面板之間的權限可以根據客戶的要求加以設定。可以同時進行單路／多路信號的切換，并且可以對矩陣的切換狀態和歷史記錄進行查詢，以及對重要信號的輸出端口進行鎖定，防止誤操作，而且可以對信號進行分層切換（即視／音頻可以單獨切換）

高指標、高性能

    Kd2600矩陣所有性能指標均優于廣電甲級標準，系統運行穩定可靠，多年來建立了龐大的客戶群，其中，多臺64路、128路矩陣作為總控和信號調度中心廣泛應用于各地省級廣播電視系統、國家部級機關、各省市大型機關、網絡中心、部隊的大屏指揮系統和監控系統。

    主要特點：

■ 規模：24×24～32×32、48×8～48×48、64×8～64×64、96×8～128×128、256×16～512×512
■ 復合視頻支持PAL、NTSC3.58、NTSC4.43、SECAM多種制式
■ 音頻支持平衡和非平衡音頻信號切換
■ 模塊化設計、插板式結構、可帶電熱插拔更換切換板。
■ 熱備份雙電源，熱備份雙控制電路板
■ 矩陣支持場逆程切換提供多路信號源間的無縫切換
■ 支持視頻、音頻多層單獨或同時切換
■ 具有多個RS-232接口，支持多個遙控面板和計算機控制，提供通信協議

□ 采用標準19英寸寬(482mm)、6U高(264mm)機箱
□ 視頻采用進口BNC接口
□ 音頻采用可插拔三端壓線端子(3PIN)
□ 視頻帶寬為100MHz
□ 獨立遙控面板，發光按鍵
□ 掉電記憶功能，保證數據永不丟失
□ 外同步信號接口，可連接同步信號
□ TCP/IP網絡控制接口（可選）
□ RS-422或RS-485（可選）

Kd2800-RGB系列矩陣切換器

    大連科迪Kd2800系列RGBHV寬帶矩陣切換器是專門為計算機顯示信號及高分辨率圖像信號的切換而設計的。矩陣采用分層傳輸即將接入的RGBHV各分量信號獨立傳輸，信號之間相互獨立無干擾，并采用國際先進的“模塊化設計、插板式結構、熱備份雙電源”的設計理念，所有電路板均支持熱插拔，極大的方便了系統維護。系統的機箱內全部采用熱備份一體化開關電源，機箱內的兩塊電源板同時工作, 互為熱備份。 當其中一個電源組件發生故障時，另一個自動承擔全部工作，保證系統運行的連續性，提高了系統的可靠性。RGB接口采用5BNC端子,立體聲音頻采用3 PIN端子平衡/非平衡輸入均可。矩陣有掉電記憶功能，并帶有RS232通信接口(提供通信協議)，可接多個遙控面板或通過中控等設備集成控制。矩陣根據用戶需要可添加TCP/IP 網絡控制接口、 RS－422或RS－485控制端口

    主要特點：

■ 規模：4×1～4×4、8×1～8×16、16×1～16×32、24×4～24×24、32×4～32×32、48×4～48×48
64×4～64×64、96×8～128×128
■ 視頻支持RGBHV 、RGBS、 RGsB、RsGsBs 、YUV
■ 音頻支持平衡和非平衡音頻信號切換
■ 模塊化設計、插板式結構、可帶電熱插拔更換切換板
■ 熱備份雙電源
■ 矩陣支持場逆程切換提供多路信號源間的無縫切換
■ 支持視頻、音頻多層單獨或同時切換
■ 具有多個RS-232接口，支持多個遙控面板和計算機控制，提供通信協議

□ 采用標準19英寸寬(482mm)、3U(132mm)、6U高(264mm)機箱
□ 視頻采用進口5BNC接口
□ 音頻采用可插拔三端壓線端子(3PIN)
□ 視頻帶寬為350MHz
□ 獨立遙控面板，發光按鍵
□ 掉電記憶功能，保證數據永不丟失
□ 外同步信號接口，可連接同步信號
□ TCP/IP網絡控制接口（可選）
□ RS-422或RS-485（可選）

Kd2810系列VGA多格式矩陣切換器

    大連科迪Kd2810系列VGA多格式矩陣切換器是專門為計算機顯示信號及高分辨率圖像信號的切換而設計的，可將多路VGA輸入信號切換到輸出通道中的任意通道上。矩陣采用分層傳輸即將接入的VGA中的RGBHV各分量信號獨立傳輸，信號之間相互獨立無干擾。音頻端子采用3PIN端子平衡、非平衡接入均可。3U以上機箱采用國際先進的“模塊化設計、插板式結構、熱備份雙電源”的結構方式，VGA、復合、分量視頻及音頻可以在同一機箱內任意組合、統一控制。所有電路板均支持熱插拔，極大的方便了系統維護。雙電源熱備份其中一個電源發生故障，另一個電源自動負擔全部電源負荷，對系統的連續工作不會產生任何影響。矩陣有掉電記憶功能，帶有RS232通訊接口，并提供通信協議。

    主要特點：

■ 規模：4×1～8×8、16×1～16×16、32×4～32×32、64×4～64×64
■ 視頻支持VGA信號、復合視頻、分量視頻
■ 分辨率支持：640×480、800×600、1024×768、1280×1024、1600×1200
■ 音頻支持平衡/非平衡音頻信號切換
■ 模塊化設計、插板式結構、可帶電熱插拔更換切換板
■ 熱備份雙電源
■ 矩陣支持場逆程切換提供多路信號源間的無縫切換
■ 支持視頻、音頻多層單獨或同時切換
■ 矩陣內部設有音頻平衡/非平衡轉換電路
■ 具有多個RS-232接口，支持多個遙控面板和計算機控制，提供通信協議

□ 采用標準19英寸寬(482mm)、3U(132mm)、6U高(264mm)機箱
□ VGA信號采用進口15HDF接口，視頻BNC接口，音頻3PIN
□ 音頻采用可插拔三端壓線端子(3PIN)
□ 視頻帶寬為250MHz
□ 獨立遙控面板，發光按鍵，VFD顯示屏
□ 掉電記憶功能，保證數據永不丟失
□ 外同步信號接口，可連接同步信號
□ TCP/IP網絡控制接口（可選）
□ RS-422或RS-485（可選）

總結：

    隨著數字時代的發展和高清信號的應用，矩陣切換器的發展必須支持更多的信號格式，擁有更高的技術指標，作為一家專業矩陣生產商，一定要具備完整的矩陣型號和種類，因此，科迪公司在產品開發上主要思路就是“產品種類多、質量好、規格全、利于售后服務”；科迪公司推出從2×1～512×512的近千種規格的矩陣切換器，且每一款設備均達到了國家廣播級標準。另外，在大中型矩陣切換器中科迪采用 “分層傳輸、模塊化設計、插板式結構、雙電源熱備份”的設計結構，這種結構可以支持多種信號格式組成多格式矩陣，降低了信號通道間的干擾，可帶電插拔電路板和電源，極大的方便了集成商維護維修。考慮廣大集成商和客戶的利益，保證矩陣質量提供完善的售后服務，科迪公司向客戶承諾免費保修5年。在維護客戶利益的同時，也體現了大邊科迪公司對自己的產品質量的信心。
