地點和門窗選擇

我的高畫質計算機數字影像主動音響視聽室

1. 地點選擇

因為選擇住在大廈之中, 所以選擇較高樓層, 室外背景噪音較低, 隔音效果較佳, 視聽室不要和鄰居隔墻設置, 樓板厚度要夠 (15-18 cm), 視聽室不要和主臥(自己用的臥室)以外的臥室隔墻設置

平面藍圖

ITU-R 構想圖 (藍點: 喇叭位; 紅點: 視聽位)

2. 門窗選擇

推射窗隔音較佳, 玻璃厚一些好, 二層夾空氣更好,

隔音門隔音的等級要跟墻面的隔音等級匹配,

大面積的落地窗除出入門以外固定于地面最佳, 隔音較佳, 振動較少

3.墻面結構

3. 墻面結構

RC 墻或磚墻較硬, 聲音反射刺耳, 軟墻 (石膏板墻) 可以考慮, 本案以室內外各雙層石膏板 (9mm+12mm) 夾 6.35cm 空腔, 充填 5 cm 厚 32k 玻璃棉板, 雙層石膏板交錯平釘

視聽室和客廳之間的墻面

視聽室和主臥之間的墻面

視聽室和客廳之間的墻面 - 封板啦 !

管線布置

石膏板與上下樓板之間的細縫以硅利康填縫, 進出石膏板的管線需以硅利康或發泡劑填縫, 讓聲音滴水不漏

隔音墻設置

充填 5 cm 厚 32k 玻璃棉板

利用隔壁空間壁面的材料 (客廳墻面是石材)



或隔壁(臥室)有衣柜, 進一步加強隔音效果

4.地板結構

4. 地板結構

實心木地板, 平釘水泥樓板

5. 天花板結構
輕鋼架天花板最方便, 要更換架材或走線材都方便, 鋼架鐵絲固定要夠穩定

6. 空調
當然用分離式冷氣較安靜, 原本以為規格上來說, 四方吹的噪音值最低, 所以變更原有空間的前后 2 個線型出風, 使用時才發現四方吹正在視聽位頭頂上, 噪音反而會高于原相距 3 公尺以上的線型出風

高畫質計算機數字影像主動音響視聽室(6)

7. 獨立音響電源

(1). 從電源總開關處用 38mm 平方的太平洋電纜直接拉二條至音響系統附近，以最優先用電處理，也就是從電表進來的電源配線，經過一顆無融絲電源總開關之后，拉到音響室的電源專線就可以從這里直接拉過去
(2). 這二條 38mm 平方的電源專線拉到音響系統附近之后，設 2 個 (一個 110v, 一個 220v) 電源箱，內裝 5 個無融絲電源開關 (臺灣士林電機)
(3). 從音響室的電源箱拉 7 條 8 mm平方的太平洋電纜接上七組 HUBBELL電源插座

視聽設備

隔音門內來一場驚天動地的槍戰

我是主角啦 ! AMD Athlon 64 3200+ (939) + 1G DDRAM + powercolor ATI PCIE X700 靜音版 DVI output + Creative Audigy2 SPDIF output + 海韻 (seasonic) 430W power + silverstone case (no lcd)

Marantz vp-12s2, DVI input, 在使用 DVI+HTPC 之前以色差聯機 pioneer DV-S9 及 BSD 差點就被我退貨

現在只有 1080p 才能叫我下臺

請人制作的席白92

請人制作的席白 92

雖然不是新品, 叫我配角我可不服氣 ! Lexicon MC-12B

7.1 Dynaudio 主動式喇叭, 唱作俱佳 ! BM15A 左中右, BX30A 重低音

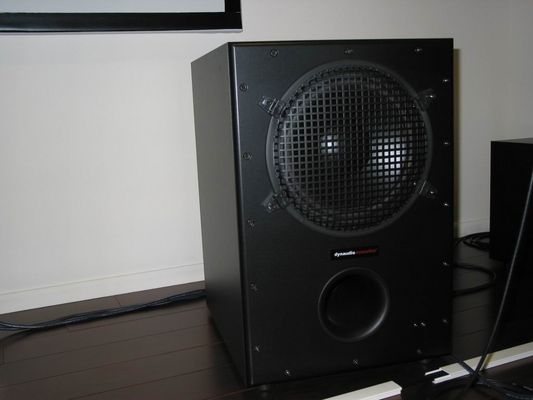

君子不重則不威!給個特寫!

君子不重則不威 ! 給個特寫 !

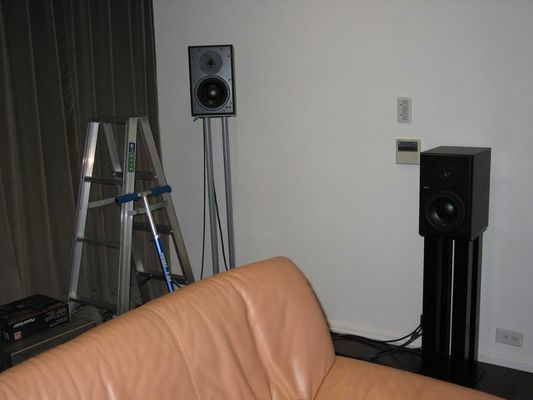

左側左后環繞 BM6A

坐下來看一場 BT 多日的 C-More HD Lord of Rings III

當初準備處理獨立視聽空間時也想象很多,
1. 傳統 sterio 系統對于空間處理相當需要, 聲音的擴散, 吸收, 頻率響應是否平衡, 音效的定位感及包圍感如何獲得 (常言道前吸收(定位感)后擴散(包圍感))
2. 多聲道系統 (5.1 or 7.1) 已經在訊源處理音效時作聲道獨立分離, 是否利用多聲道的分離直接音效就能夠產生良好的定位感及包圍感, 甚至音像感及空間感
3. 為了能夠自由移動喇叭, 以及避免失敗的空間吸擴音處理, 所以除了隔音處理, 實木平貼地板, 輕鋼架天花, 其它都未處理, 一邊等待器材 run-in, 一邊熟悉自己原本空間的特性
4. 結論是, 運氣還好, 雖然空間不大, 沒有黃金比例, 駐波并不嚴重, 聲音平衡, 定位清楚, 聲音移動略有破綻, 仍有改進空間, 拜多聲道科技之賜, 空間不需太多處理, 多聲道喇叭照 DD5.1 or ITU-R or logic7 建議, 配合空間修正擺位, 即可還原大多數原片音效及感動

音響規劃謝謝 SleeplessInSeattle 版主建議
隔音及空間規劃謝謝 諾伊斯兄 的金耳朵和重得要命的測試裝備
投影器材購買及調整謝謝 WEI 兄慧眼獨具
電源及器材及空間的細節謝謝 gingarry 兄拔刀相助
HTPC 設備謝謝 HTPC 一票網兄的論戰精華

LIST

機殼: silverstone LC03(no lcd)
cpu : AMD Athlon 64 3200+ (939)
主機板: ASUS A8N-E
硬盤: EXCELSTOR 60G 液態軸承
顯示卡: ATI PCIE X700 靜音版
聲卡: Creative Audigy2 SPDIF output
RAM: 1G
光驅: Pioneer 121 (firmware 1.07)

投影機:Marantz vp-12s2
屏幕:請人制作的席白 92"(16:9)
DVD:Pioneer DV-S9
游戲機:X-BOX
BSD衛星接收器:Panasonic TU-MHD200
擴大機:Lexicon MC-12B
前置主喇叭:Dynaudio BM15A主動式喇叭
中置主喇叭:Dynaudio BM15A主動式喇叭
后置環繞喇叭:Dynaudio BM6A主動式喇叭
超低音:Dynaudio BX30A
