DLP：大屏拼接主流技術

    隨著計算機多媒體技術和數字通訊技術的飛速發展，我們已步入信息化時代。伴隨信息量的增大，處理信息的手段也越來越先進，特別是近幾年來，可視化信息技術在一些控制中心、大型會場都得到了廣泛的應用。如大屏幕投影墻等各類電顯設備被大量地應用在網管調度中心、指揮控制調度室、會議室、演播室和監控室等。

    在這此大的系統控制中心，DLP背投拼接產品是投影墻系統應用最為廣泛的顯示技術，DLP背投拼接系統采用全數字化信號處理技術，以DMD（Digital Micromirror Device即數字微鏡器件）作為光閥成像器件，采用數字光處理技術調制計算機和視頻信號，驅動DMD光路系統，通過投影透鏡獲得大屏幕圖像。產品最主要的特點是屏體尺寸大。目前在市場上最常見的單元尺寸為50、60、67，而84、100的較大尺寸的單元體也有一部分使用。

    DLP除了尺寸大之外，其拼縫也比較小，就目前來說，兩個單元箱體之間的物理拼縫標準是1mm，但一些主流廠家已可將其拼縫控制在0.5mm之內。且它的顯示對比度也比較高，因此在市場上已經被廣泛應用。

    DLP技術的拼接產品還具有高可靠性和穩定性，DLP核心部件具有100000小時壽命，而且，由于DLP的發展時間較久，推廣幅度也較大，在市場上占據大半市場。另外，為了DLP技術讓朝著更加完善的方向發展，DLP廠家針對產品在大范圍使用過程中暴露一些弊端，仍在逐步提高技術，盡量將DLP箱體做大、做薄，同時使得拼縫更小，從而實現畫面一體化等方面不懈努力。

    可以說，不論是現在還是未來的一段時間里，DLP技術的拼接墻產品仍將是市場主流，下面我們將詳細 介紹數款DLP拼接產品中的主流產品，以幫助讀者進一步了解DLP大屏幕拼接顯示的優勢。

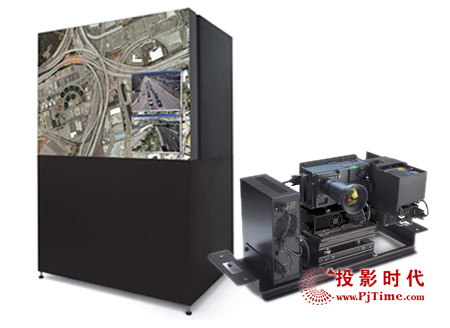

三菱DLP顯示墻箱體

    在影像設備領域、特別是在工業領域的顯示設備方面，三菱在技術和全球市場方面都有相當的影響力。三菱是影像系統領域的技術領先和倡導者之一，它是第一家采用DLP背投顯示墻技術的廠家，早在2004年，便開發了“CSC彩色平衡和混色功能” “故障智能診斷系統” “獨創智能燈泡和智能色輪技術”等多項領先技術。

    現在三菱機電仍在不斷的創新中前進，旗下的產品一款比一款出色。三菱背投墻顯示單元采用原裝優質新型光學系統、超高對比度屏幕以及配備DMD元件三者之間的完美結合，造就了三菱顯示墻非凡對比度和清晰、悅目、色彩豐富的圖像顯示效果。另采用了三菱原裝光學系統的亮優化裝置，可實現高亮度顯示創造了條件。并使得多箱體配置的亮度平衡調節更加靈活方便。

    另外，三菱顯示墻箱體采用了久經行業考驗的三菱原裝數字空間控制(CSC)電路或數字彩色平衡和混合電路，可有效地補償不同箱體之間的色彩差異和亮度差異的問題。特別需要說明的是，三菱色空間控制電路還能夠分別調節(紅/綠/藍)各種原色及其他各種混色中的增益值、紅色(R)、綠色(G)和藍色(B)值，從而可確保多箱體配置的顯示墻始終具有均衡的色彩和亮度，此外，三菱顯示墻箱體還采用了智能燈泡、智能分色輪、動態亮度平衡、數字色度電路、12位抖動和伽馬電路等技術，使得箱體拼接后的效果與單屏的顯示效果近乎一致。

   在維修保養方面，三菱顯示墻箱體的全部維修保養均可在正面進行，不需要占用太多的空間，屏幕結構也專門采用滑動和上提式設計，可在正面完成所有安裝工作。且可以從設備的正面操作所有輸入連接器，能方便在顯示墻箱體及顯示墻內部完成連線工作。

   此外，大多數的三菱顯示墻箱體都具有快速燈泡更換功能、亮度優化功能以及智能燈泡更換功能，并能自動調整亮度及色彩，產品性能極為出色。也因為如此，三菱顯示墻箱體的核心部件被其它眾多的大屏幕系統提供商采用，并視之是質量可靠、性能穩定的保障。

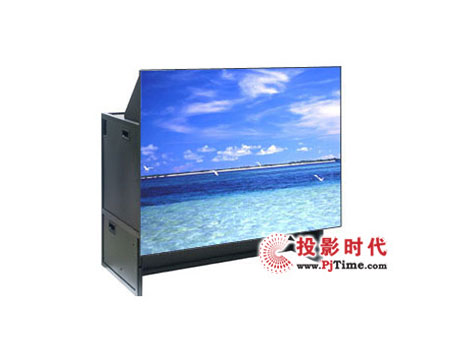

科視DLP顯示箱體

科視DLP多功能的顯示結構和箱體系統

    科視控制室解決方案適用于使用私人或公共大屏幕數據、圖片和多媒體顯示的眾多行業的多種應用。 這包括用于電信網絡運營中心、電力和水務管理和配送控制中心、監視和視頻監控應用、廣播電視制作和控制中心，以及會議中心、會議室和零售標牌環境的視頻墻。

    科視可以提供各種屏幕和顯示箱體結構選擇，以適應最終用戶的的應用需求。 標準尺寸的顯示裝置，適用于科視背投產品，規格從對角線長50"到100"不等。科視的顯示墻箱體結構均可以在多個投影裝置上實現“無縫”的圖像顯示，形成一個整體一致的顯示墻。 特別的設計可以提供最大程度的物理和性能上的優勢，實現高質量的信息顯示。

    對于非標準的尺寸，或大于100"的尺寸，科視的定制工程師可以開發所需要的任何產品。經過科視設計和生產的顯示解決方案不僅能滿足具體應用的要求，而且還能超越行業標準。并且它們有著共同的特性：

• 浮動屏幕
• Reflex II屏幕 – 大屏幕系統采用了科視獨有的Reflex II屏幕技術。
• 專有的黑珠聚碳酸酯屏幕設計減少了多余的排數以及可能由熱量和濕度的變化而引起的變形。
• 支架水平調節裝置 – 所有系統通常均包含可調節的支架，以適應不平的地面
• 模塊化的結構 - 模塊化的結構，采用工業鋁擠出部件，精確度高，非常堅固
• 微調投影機支架 – 對于采用DX投影機的大屏幕系統，堅固的微調投影機支架，可以精確地調節投影機的方向和位置。
• GeoCorrection反射鏡系統 - 科視獨有的GeoCorrection反射鏡系統是備選附件，可以對反射鏡和光學元件的變形進行調節，適用于大多數機型。

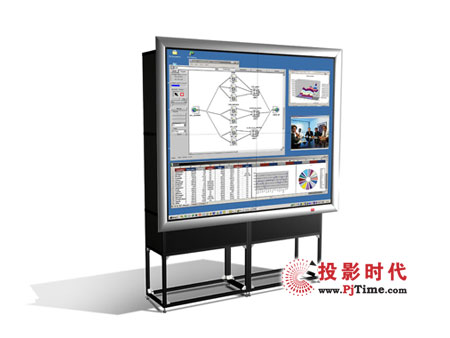

BARCO DLP背投屏幕墻



    BARCO公司DLP背投屏幕墻產品線豐富，尺寸從50 到80英寸，分辨率從XGA到SXGA+能提供多種規格不同分辨率的單燈或雙燈屏幕墻系統。在這里我們僅介紹其中的一款產品：OverView cDR+67-DL作為代表。

    巴可 Barco OverView D 系列，將最新 DLP 技術集成進 67 英寸屏幕墻系統，專為 24/7 關鍵任務環境而設計優化。巴可設計的投影引擎具有許多獨特功能，無與倫比的 DLP 背投系統具有出色的圖像質量、可靠性和易用性。

    一流顯示質量
    • 最新高對比度 DLP™ 技術
    • 最佳亮度、對比度、顏色均勻度和大視角
    • 光學調光實現全部屏幕相同亮度值，無損對比度或色深
    • 動態反饋技術長效保持恒定亮度

    可靠性與生命周期可維護性
    • 雙備用燈支持用戶 100% 信賴巴可顯示屏幕墻
    • 面向易維護性而設計
    • 防塵超壓設計
    • 通過紅外遙控和屏控進行操作和服務調整
    • 易于從系統后側更換燈泡，而系統仍在運行
    • 巴可燈泡租賃計劃讓用戶可高效控制運營成本

    靈活性
    • 設計為可在線性或曲面配置中形成任何尺寸的顯示屏幕墻
    • 所需安裝深度最小
    • 創新模塊理念

    巴可控制室系統基于創新的模塊化方法設計投影模塊，分離投影單元和發光單元，理念獨特，投影設備易于維護、圖像質量更加出色，內置燈泡冗余設計可降低運營成本并確保永遠顯示清晰銳利的圖像。光學調光器保證整個屏幕墻都具有相同亮度和對比度，讓屏幕長期保持恒定性能。

VTRON 數字拼接墻系統

    VTRON聚集了多國專業技術人才，擁有強大的研究開發力量，已經開發出多項世界領先的獨有技術，成功地應用于VTRON的全線產品，就VTRON DLP數字拼接墻系統來說，它具有如下優勢。

    系統的先進性：

　　VTRON公司的VisionPro　數字一體化顯示單元具有其獨家專有的數字RGB輸入端口，同時其Digicom多屏處理器可以連接現在流行的各種局域網，支持基于TCP/IP協議圖像顯示和數據傳輸。
　　 1) 全數字化結構
　　 2) 世界獨創的GUCS屏幕
　　 3) 世界獨創的安裝工藝及專業的拼接技術
　　 4) 先進的色彩校準電路
　　 5) 超薄型箱體(可選)
　　 6) 多語種的操作平臺和控制軟件

    系統的安全可靠性：

　　1) 系統整體穩定性能高
　　2) 12度偏轉角0.7" DDR DMD顯示單元
　　3) VTRON在中國數字顯示墻產品中，連續多年保持銷量和市場占有率領先

    系統的可擴展性：

　　當擴充組合時，只須增加單元個數疊加即可。當增添應用系統（如：新的網絡工作站）時，只需將其接

    系統的經濟實用性：

　　追求高效、低成本是各行業逐步走向商業化所必須采取的措施，因此，合理的性能價格比是系統設計中應當考慮的重要內容，同時還應當考慮系統長期運行成本。
　　 1) 真正意義上的高分辨疊加顯示
　　 2) 多種途徑實現圖像處理

慧聯電子DLP投影墻系統

    慧聯電子是一家大屏幕電視墻的專業制造商，大屏幕顯示設備有：電視墻處理器、電視墻信號處理設備、大屏幕電視墻拼接單元和大屏幕背投顯示器、提供 DLP背投電視墻、LCD背投電視墻、CRT背投電視墻、等離子PDP電視墻等全套解決方案。

    其中，慧聯DLP投影墻系統采用國際領先的DLP全數字光學反射成像技術，亮度高，色彩鮮艷，清晰度高，畫面穩定，無輻射；箱體式單元設計，可任意拼接組合，適應性和可擴展性好；模塊式設計、可方便的進行維護和維修工作；DLP大屏幕采用無框式設計，可實現極細的dlp光學拼縫；dlp內置畫面處理器，可在無外部控制器的情況下實現圖像拼接；內置色彩平衡調節電路，保證拼接單元間的亮度和色彩平衡；屏幕采用丹麥DNP公司超精細菲涅爾透鏡和柱面透鏡系統，亮度一致性和色彩一致性極佳；采用復合玻璃屏幕，防眩光、防反射、易清洗、不變形；全鋁合金箱體，重量輕外形美觀，確保一流的拼接效果。

    慧聯DLP背投顯示單元尺寸有 50英寸、60英寸、67英寸等，目前，該系統已被廣泛用于軍事指揮、交通指揮、視訊會議、電視監控等場所，如：

• 太原某機場1×3無縫拼接背投單體
• 廣州某公安系統2×2DLP拼接大屏幕
• 昆明某單位120寸LCD單體拼接屏
• 新疆某單位2×2DLP拼接大屏幕
• 安徽某煤礦調度中心84寸大屏幕單體背投
• 中國電信江蘇分公司DLP拼接大屏幕
• 銅川某單位監控系統84寸單體拼接屏
• 延安某集團公司監控系統84寸單體拼接屏
• 河南某公安局110指揮中心DLP大屏幕
• 河南某煤礦調度中心2×2DLP拼接大屏幕
•  河北某水利局視頻會議DLP2×3無縫拼接大屏幕 等等
