海軍大連艦艇學院是一所培養海軍艦艇指揮軍官、海軍政治指揮軍官和海洋測繪工程技術軍官的全軍重點建設高等院校。為了加強實驗室建設進行作戰模擬，培養指揮軍官人才、考驗軍人臨戰素質乃至錘煉部隊戰斗力，海軍大連艦艇學院不斷優化教學環境，其中，大屏幕建設就是要重點打造的項目之一。

    對于一個在國內外享有盛譽的全軍重點建設院校，海軍大連艦艇學院對顯示產品的性能、穩定性要求均很高，同時又要符合性能和成本兩方面要求。經過校方多方考查，最終采用大連視佳科技有限公司的背投硬幕和圖像處理器系統。

    系統構造說明：

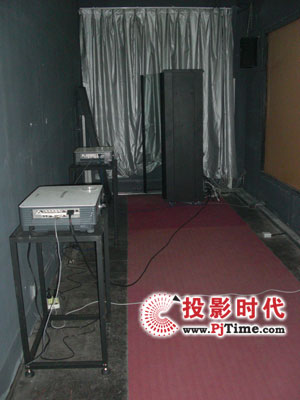

     海軍大連艦艇學院大屏幕工程屏幕采用邊緣融合背投影顯示技術。該屏幕顯示尺寸為2米×5米。顯示器件采用大連視佳Maxvisiom背投融合硬幕（MV-5000）、兩臺松下PT-FD570投影機，以及ET-DLE050廣角投影鏡頭。

    1． 大屏幕MV-5000背投硬幕（幕長5米，高2米）

    大連視佳Maxvisiom背投融合硬幕（MV-5000C20）能夠很好的與6000流明的松下PT-FD570投影機配合的背投屏幕。該款屏幕產品的結構厚度僅有2.1mm，這進一步增強了整個屏幕的光線投射率。但是也對屏幕的可視角度和機械強度提出了苛刻要求。該屏幕采用進口高強不飽和樹脂材料！，在維持超薄結構的同時達到了理想的機械性能。同時，通過復合工藝涂布的微米級（直徑僅1～5μm）光散射粒子阻光層，能夠實現更高的透射率和散射角，保證超薄屏幕的175度超大可視角度性能。

    2． 松下投影機型號：PT-FD570 ＋ ET-DLE050廣角鏡頭0.8：1

    海軍大連艦艇學院大屏幕系統采用的松下PT-FD570投影機擁有DLP投影技術技術，通過使用雙燈系統使亮度達到了6000流明，并進一步保障產品應用的穩定性。FD570具有主流XGA分辨率，借助于新開發的AC燈泡技術、高效反射器、合成鏡面、高對比度圖像使得即使在明亮照明環境下也能投射出出色的圖像。為了達到1.3米的工程厚度控制要求，該系統采用了T-DLE050（0.8：1）廣角投影鏡頭，進一步縮短投影光路，節約系統的空間占用。

    3． 無縫邊緣融合圖形處理器

    信號處理方面， 海軍大連艦艇學院大屏幕采用了西戈數字科技的CT-9000融合處理集群。CT-9000是專門為多屏拼接而開發的控制器，具有高性能、高實用性等優點。

    4． 快捷中央控制系統
