大連科迪作為領先的切換和傳輸廠商---是國內矩陣種類和型號最全、規模最大的生產廠商之一，產品線涵蓋廣播電視、AV視聽、安防監控等領域。多年來，大連科迪都非常注重產品的技術質量，對每一款產品都要求精益求精，如大連科迪 專門用來傳輸高解析度計算機顯示信號及模擬音視頻信號的VGA 矩陣。

   科迪 VGA 矩陣包括 純VGA信號矩陣、VGA+立體聲音頻矩陣。該系列新產品帶寬達到350MHz~400MHz，支持 VGA~UXGA和 1080P 以上分辨率，產品規格從 2×1最大可至128×128（注：低于16×16規模的VGA矩陣采用固化緊湊型的結構方式，16×16以上采用世界上最新進的矩陣結構方式--模塊插板式矩陣結構），適用于各種行業系統的計算機信號和音頻信號傳輸應用。

    產品簡介

    科迪 VGA 矩陣包括 純VGA信號矩陣、VGA+立體聲音頻矩陣，是專門用來傳輸高解析度計算機顯示信號及模擬音視頻信號的矩陣，用于將各路VGA 計算機輸入信號及音頻輸入信號同步或異步切換到任意輸出通道。

    矩陣帶寬是 350MHz~400MHz，分辨率支持 VGA~UXGA，同時支持 1080P 以上分辨率，適用于各種行業系統的計算機信號和音頻信號傳輸應用。

    矩陣規模從 2×1~8×8；16×1~16×16；16×24~32×32；32×48~64×64，最大可至128×128。科迪VGA矩陣低于16×16規模一般采用固化緊湊型的結構方式。16×16以上采用模塊插板式矩陣的結構特點，其中模塊化結構是目前世界上最新進的矩陣結構方式。

    模塊插板式矩陣特點

    模塊插板式結構由科迪在國內率先使用，秉承國際先進的結構設計理念。模塊插板式矩陣采用3U以上機箱支持熱插拔、采用雙電源、雙控制系統可選。

    系統支持帶電熱插拔，設備上架后無需更換整機，不改變系統布線，只更換相應矩陣模塊即可完成矩陣的維修和升級，極大的方便了系統故障判斷、維護、擴展等。

    雙電源系統采用冗余式熱備份設計，系統的機箱內全部采用熱備份一體化開關電源，機箱內的雙電源模塊同時工作，互為熱備份。當其中一個電源組件發生故障時，另一個電源組自動承擔全部工作，保證系統運行的連續性，極大提高了系統的可靠性。

    可選雙控制系統采用主備系統控制模塊，矩陣可以根據客戶需求對控制系統進行主備控制，當主控制系統發生故障時，備用控制系統繼續支持系統工作，不會影響矩陣系統的切換操作。

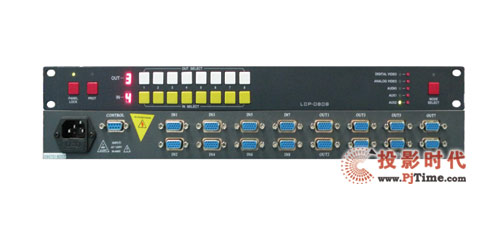

    固化緊湊型矩陣特點

    固化緊湊型矩陣采用經濟實用、體積緊湊的 1U 和 2U 機箱，采用前面板按鍵控制，輸入輸出按鍵一一對應，控制面板具有 LED 顯示燈或者發光按鍵同步顯示狀態，具有多個 RS-232 控制串口，支持計算機、中控、外置面板等方式同時進行系統控制。

    VGA 計算機信號矩陣共同特性

• 350MHz~400MHz帶寬
• 支持場逆程切換，支持外接同步信號
• 多層電路板保證信號極強的抗干擾性能
• 支持 VGA 信號與模擬音頻信號同步異步切換
• 緩沖的輸入和輸出
• 掉電記憶功能
• 矩陣具有多路 RS-232 控制串口，可選配 TCP/IP 接口
• 自帶面板鎖定模式

大連科迪視頻技術有限公司 www.dlkedi.com
