前 言

    傳統停車場管理存在著管理成本高、勞動強度大、服務效率低、資金流失和車輛失竊嚴重等各種弊端，無法保障投資者的收益及停放車輛的安全，因而嚴重制約了停車場事業的發展。

    智博方舟遠距離停車場管理系統借鑒了國際上發達國家同行業的先進管理模式，采用了國際上最先進的射頻感應卡、單片及微型計算機技術，結合實際操作情況開發了具有完全自主知識產權及核心技術的停車場管理系統。

    系統采用非接觸式操作，具有方便快捷、收費準確、穩定可靠、適合國情、安全性好、形式靈活、功能強大等眾多優點。

    系統自開發后使用以來，已先后在深圳、廣州、上海、北京等中國大陸發達城市各地安裝使用了上千套。經眾多用戶的使用證明，該系列產品能夠有效地解決人工管理停車場所存在的問題，深受業主、車主雙方好評。幾年來，在國內同行的努力下，已成功地替代了國外紙帶式條碼卡、磁卡、接觸式IC卡等落后的收費系統而成為當今停車場設備的主流，對中國停車場事業的發展起到了十分重要的作用。

    用戶的應用需求

    我們常在停車場親身經歷或看到這樣的情景，車主在道閘前停車，搖開車窗玻璃按下讀卡機的按鈕得到一張停車卡片，然后再讀卡區域晃動幾下后道閘開啟，車主駕車通過道閘。這個在熟悉不過的動作對于臨時出入停車場一次的車主來說只是麻煩一次，而對于每天出入停車場多次的固定車主無疑是好時費力的繁瑣手續。在越來越追求客戶滿意度的今天,特別是給停車場帶來收入的80%的固定車主，減輕這部分車主出入停車場的繁瑣手續，將極大提高停車場的服務質量和車輛通行效率。

    系統概述

    遠距離停車場管理系統，在停車場的出入口加設一套遠距離讀卡設備，使停車場形成一個相對封閉的場所。對于進出停車場的固定用戶，只要把遠距離卡片貼在汽車擋風玻璃上，每次車輛到達停車場閘口前5至10米的感應范圍內，系統即能瞬時完成檢驗、記錄、核算、收費等工作，擋車道閘自動啟閉，因此固定用戶車輛可以不必停頓、長驅出入停車場;于進出停車場的臨時用戶采用在道閘前停車取卡驗卡，通過系統驗證卡片后放行進出停車場。

    系統在配套使用電動擋車道閘、語音提示、高解像度彩色固定攝像機等設備，以保證服務的快捷高效，收費透明。

    系統功能

    本智能停車場系統具有以下的詳細特點：

    使用方便快捷。

    系統靈敏可靠。

    設備安全耐用。

    能準確地區分自有車輛、外來車輛和特殊車輛。

    即時收取停車費及其他相關費用，增加收入。

    提前收取長期客戶的停車費。

    防止拒繳停車費事件發生。

    防止收費人員徇私舞弊，和亂收費。

    自動化設計，車輛出入快速，提高檔次和效率提供優質、安全、自動的泊車服務。

    節約管理人員的費用支出，提高工作效率和經濟效益。

    系統特點

    使用遠距離識別技術開發全新概念停車場智能管理系統的本停車場項目將充分體現這幾個特點。

    智能卡具有防水、防磁、防靜電、無磨損、信息貯存量大、高保密度、一卡多用等特點。

    智能卡操作刷卡無需接觸，操作更為方便。

    全中文菜單式操作界面，操作簡單、方便。

    完善的財務管理功能，自動形成各種報表。

    臨時車全自動出卡，減少人員操作，自動化程度高。

    固定車可以不必停車,直接進入停車場

    滾動式LED中文電子顯示屏提示，使用戶和管理者一目了然。

    獨特的車牌號錄入、顯示系統，大大提高停車場防盜措施。

    出卡系統存卡量不足自動提示。

    車輛入、出全智能邏輯自鎖控制系統，嚴密控制持卡者進、出場的行為符合“一卡一車”的要求。

    具有防抬桿、全卸荷、光電控制、帶準確平衡系統的高品質擋車道閘。

    高可靠性和適應性的數字式車輛檢測系統 。

    壓力電波和地感雙重防砸車裝置可保證車輛在閘桿下停留，閘桿不會落下，或即使桿輕碰到車輛道閘也會停止動作并自動啟桿。

    關鍵技術應用與選擇

    遠距離車輛識別系統

    遠距離車輛識別系統是將世界上最新一代的車輛無線識別技術引入停車場智能管理系統，并以計算機網絡管理與控制為核心的一體化高科技產品，具有高效、準確、安全、可靠的技術性，它的出現令停車場管理系統如虎添翼。

    入口設備及流程

    入口部分主要由入口發卡機、電動欄桿、車位顯示屏、車輛檢測設備、對講機、彩色攝像機、遠距離讀卡設備組成。

    臨時車進入停車場時，設在車道下的車輛檢測線圈檢測車到，入口處的發卡機面板顯示屏則燈光提示司機按鍵取卡。司機按鍵，發卡機內發卡器即發送一張IC卡，經輸卡機芯傳送至出卡口，并完成讀卡過程。同時啟動入口攝像機，攝錄一幅該車輛圖像，并依據相應卡號，存入出口收費處的計算機圖像數據庫中。司機取卡后，電動欄桿起欄放行車輛，車輛通過車輛檢測線圈后自動放下欄桿。

    當場內車位滿時，入口滿位顯示屏則顯示“滿位”，并自動關閉入口處發卡機，不再發卡或讀卡。

    月租卡車輛進入停車場時，設在車道下的車輛檢測線圈檢測車到，啟動遠距離讀卡設備，車輛在掠過5-10米的讀卡區域內時，遠距離讀寫器讀取貼在車窗上的卡片的特征和有關信息，判斷其有效性；若有效，啟動入口攝像機，攝錄一幅該車輛圖像，并依據相應卡號，存入出口收費處的計算機數據庫中。電動欄桿起欄放行車輛，車輛通過車輛檢測線圈后自動放下欄桿；若無效，則燈光報警，不允入場。

    出口收費處設備及流程

    出口收費處內設備由收費管理電腦（內配圖像捕捉卡、多用戶通訊卡）、報表打印機、對講主機、發售卡讀寫器、UPS電源、控制操作臺、遠距離讀卡設備組成。

    臨時車駛出停車場時，在出口處，司機將停車場IC卡交給收費員，出口處電腦根據IC卡紀錄信息自動調出入口圖像，進行人工對比，并自動計算出應交費用，并通過收費顯示屏顯示，提示司機交費。收費員收費及圖像對比確認無誤后，按確認鍵，電動欄桿升起。車輛通過埋在車道下的車輛檢測線圈后，電動欄桿自動落下，同時收費電腦將該車信息記錄到交費數據庫內。

    月租卡車輛駛出停車場時，設在車道下的車輛檢測線圈檢測車到，啟動遠距離讀卡設備，車輛在掠過5-10米的讀卡區域內時，遠距離讀寫器讀取貼在車窗上的卡片的特征和有關信息，判別其有效性；同時收費處計算機自動調出入口圖像進行人工對比。電腦確認無誤并且月租卡有效，電動欄桿起欄放行車輛，車輛感應器檢測車輛通過后，欄桿自動落下；若無效，則報警，不允放行。

    系統主要設備介紹

    遠距離讀卡設備

    本系統采用無線識別技術，來記錄核對出入車輛的車型和車牌，配合IC停車卡，以保證停車場內車輛的安全。其特點有：

    識別距離遠、免維護、抗干擾強、保密性高、讀寫速度快、性能穩定、使用簡易方便。由電子標簽(通常所說的‘卡’)、讀寫器(通常所說‘讀頭’)以及天線組成。

    系統配置

    電子標簽（也就是通常所說的“卡”）：

    電子標簽上記載有所貼車輛在停車場管理處登記在冊的合法編號，以及系統認為必須的某些車輛特征信息。

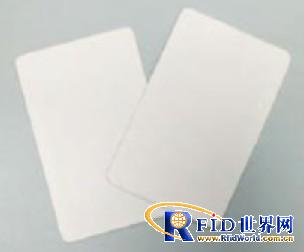

    標簽為無源免維護卡，讀取距離可達3-8米，它采用塑料薄膜封裝、自帶粘貼膠層，可以直接被貼在汽車擋風玻璃上使用。未封裝標簽如下圖所示：

    圖1

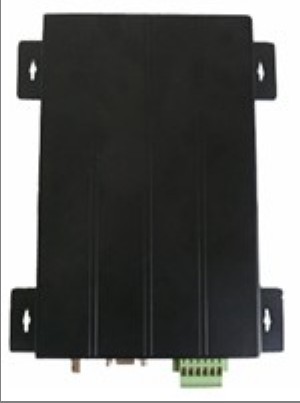

    天線：

    向電子標簽發送并接收微波信號的定制天線。針對停車場應用，我們選用了小體積天線。該天線安裝使用方便，且造型美觀。

    圖2

    讀寫器：

    用來自動讀取微波天線視場內電子標簽上的數據，并進行電子標簽合法性判斷。

    讀寫器是專門針對停車場管理系統應用而推出的遠距離讀寫器，它具有Wiegand26或Wiegand34、RS485、RS232等數據輸出接口，能夠與市場上使用的符合上述接口標準的控制器直接相連，而不需要改變現有的停車場管理系統的任何軟件和硬件。

    圖3
