單片式LCD液晶投影機



    買不起投影機？沒事，花上千元左右自己DIY一臺即可，雖然效果無法和1080p家庭影院級投影機相比，但絕對比老式的CRT電視機要震撼很多。

　　沒錢照樣享受大畫面震撼，眾多的網友正依靠自己勤勞且富有創造性的雙手DIY了一臺臺屬于自己的投影機。找一塊廢棄的液晶板，網上淘個驅動板，五金店里再買個燈泡，再加上一些其他的小配件，花上幾天的時間在家制作一個外殼，一臺屬于自己的DIY投影機就大功告成了。

網友展示DIY投影機效果

    從技術原理來看，這樣的單片式LCD液晶投影機無疑太過于“山寨”。從效果來看，DIY投影機在分辨率、色彩、噪音等方面都存在較多的缺陷。但是不可否認的是，這樣的產品正在形成自己的獨特產業，讓更多的基層消費者享受了百寸大畫面的震撼，功不可沒。

    不過對于大多數用戶來說，DIY產品固然廉價簡單，但是卻不知從何下手，空有美好的愿景卻無法實施，這的確是一種痛苦。為了方便廣大網友DIY出自己的大畫面夢想，筆者就此為大家提供一些DIY投影機成功案例、原理、技巧等，供發燒友參考學習。

    上面的這個視頻國外某網友制作的，從其能夠了解DIY投影機的全程。不過需要指出的是，此網友購買的DIY投影機為半成品，只需組裝完工即可，技術含量并不高。不過我們還能從此視頻中得到另外一個信息：DIY投影機并不僅僅是國內的產物，國外的網友同樣鐘愛于這種“山寨”產品。

    DIY并不代表低質，對于發燒友來說，也要有一定的底線，切不可因為便宜而放棄原則。筆者認為，首先DIY投影機的亮度不能低于500流明，否則亮度太低對視力等有一定的影響；其次，DIY投影機的物理分辨率不能低于640×480，目前VCD的分辨率為352×288；數字電視機頂盒的輸出分辨率為640×480，720p、1080p的電影更是層出不窮，太低的分辨率已經沒有了存在的意義；還有就是投影機的分辨率不能低于40寸，目前便宜的32寸的電視機價格僅為2000余元，如果DIY投影機的尺寸僅僅和電視機類似，顯然得不償失。

    好了，了解了這些信息之后，我們就開始動手了。下面我們就和大家分享以為成功的DIY發燒友的經典案例，希望能夠為入門級DIY用戶提供一定的幫助。

    相對于普通的入門級DIY用戶，今天我們和大家分享的這位DIY用戶可謂是骨灰級的玩家。憑借眾多的成功作品，其在DIY投影機圈內享有盛名。

DIY投影：對于用戶來說，如果有能力的話，最好前期就做好設計草圖。

對于用戶來說，如果有能力的話，最好前期就做好設計草圖。

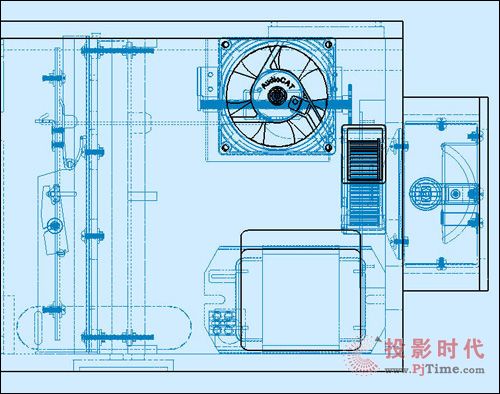

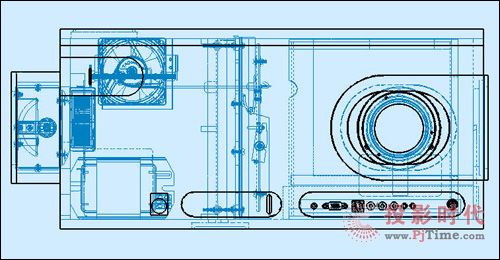

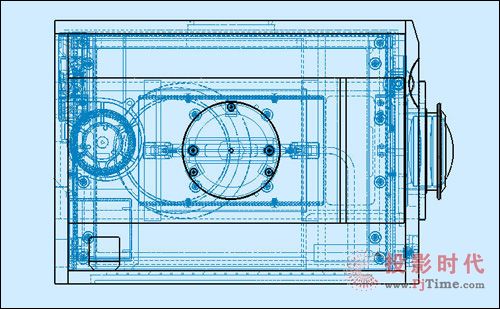

DIY投影機設計草圖

DIY投影機設計草圖

DIY投影機設計草圖

DIY投影機設計草圖

DIY投影機設計草圖

DIY投影機設計草圖

    誠然，對于大部分用戶來說，制作和看懂上面這幾張圖片有一定的困難。如果的確看不懂也無妨，大致了解一下DIY投影機的原理和部件即可。如果連這些也看不懂，下面就一步步看網友的作品，肯定也是有一定的幫助。



DIY投影：某骨灰級網友DIY投影機配件

某骨灰級網友DIY投影機配件

1、LCD屏 LTN121XF-L01，零售價300元左右；2、4合1驅動板；3、歐司朗150W光源套件（燈+燈座+電感鎮流器等），零售價250元左右；4、68mm冷膜反光碗，零售價40元左右；5、90mmF130耐高溫非球面聚光鏡，零售價40元左右；6、113*138吸熱型隔熱玻璃，零售價20元左右；7、燈室盒；8、12.1寸用F220/330菲涅爾透鏡，零售價50元左右；9、12.1寸用鍍膜反射鏡，零售價60元左右；10、焦距320口徑70鏡頭，零售價200元左右，總價不足千元。

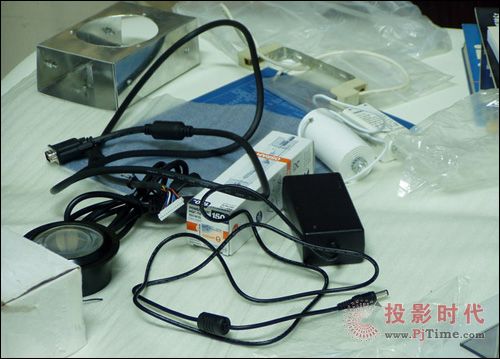

DIY投影機所購置的部分零配件

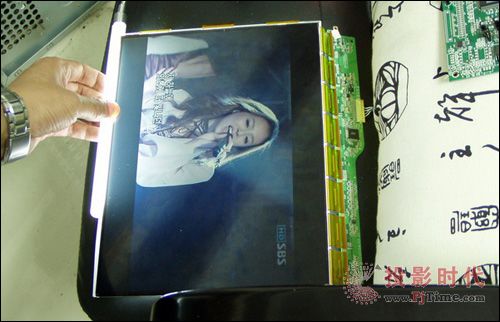

將購買的LCD液晶屏點亮測試，一切良好

用金屬邊框等將液晶屏固定，以免震動等造成的損傷

購置的歐司朗150W光源套件（燈+燈座+電感鎮流器等）

經過測試，光源套件工作狀態良好

　

DIY投影機主要包括兩部分

機箱和液晶屏。相對來說，液晶屏屬于電子部分，DIYer需要懂一些簡單的電路；機箱部分則對制作者的木工等水平有一定的要求。下面我們首先來了解下液晶顯示部分的設計制作。

切割菲涅爾透鏡，用普通的鋼鋸條即可

用螺絲等固定好液晶屏

通電點亮進行測試

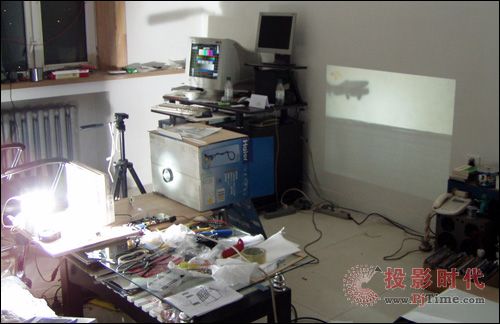

點亮測試效果

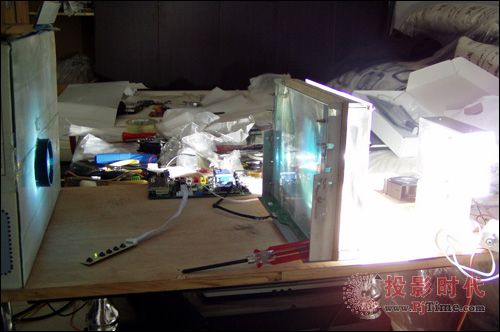

由于目前沒有制作外殼機箱，所以有一定程度的漏光

顯示效果還是較為理想的

DIY投影：下面就開始機箱的制作

下面就開始機箱的制作

    對于玩家來做，在開工之前應該對所購買的產品進行仔細認真的測試。否則，一旦某個部件出現問題，一切又要全部推倒重來，費時費力，DIY的效果也往往不太理想。

    光源顯示部分經測試沒問題后，下面就開始機箱的制作。在這里，該玩家使用的所有板料都是中密度纖維板，這樣更容易加工成型。由于前期都已經做好了設計圖，下一步就是根據設計圖對板材進行開孔。

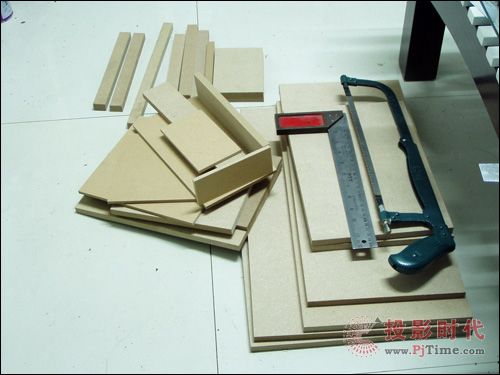

DIY投影機機箱所需要的中密度纖維板

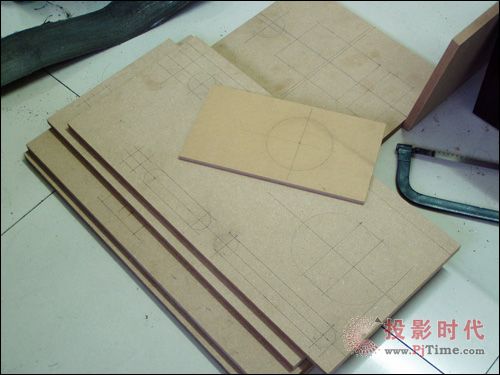

在中密度纖維板上做好規劃

開始加工制作

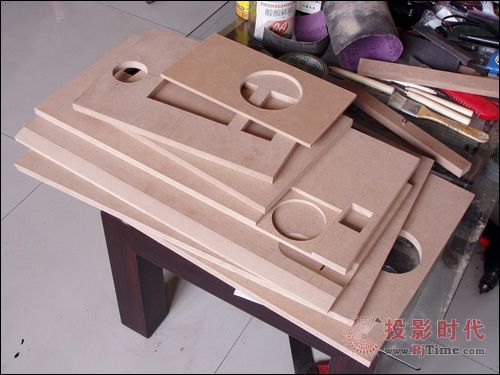

加工制作后的中密度纖維板

對纖維板進行合并

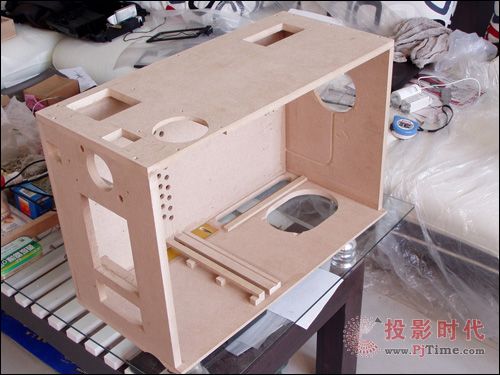

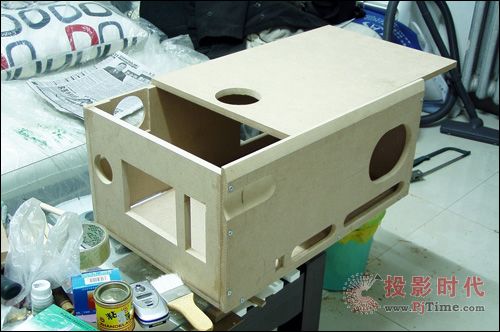

大致成型的機箱

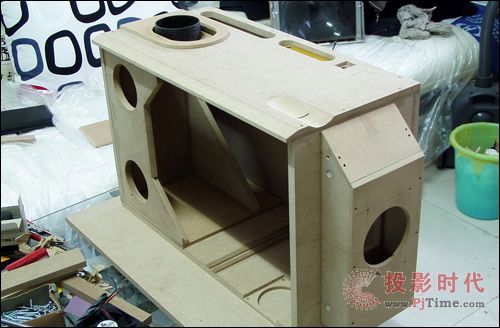

在機箱內部做好固定液晶屏的部件



DIY投影：裝配箱體也是有技巧的

裝配箱體也是有技巧的

筆者建議使用乳白膠或者指接膠，此類產品屬于乳化類木材粘合劑，板材吸收水分后即有一定強度，固化后不溶于水，耐潮能力較好。

在鐵皮上鉆孔，用于安裝燈泡套件

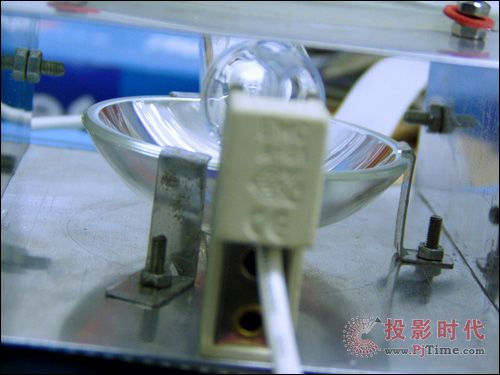

安裝上燈泡組件之后的效果

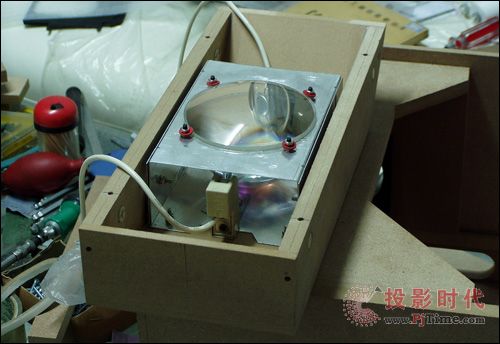

在燈泡套件外加上菲鏡

在機箱上安裝投影鏡頭

將燈泡套件部分固定

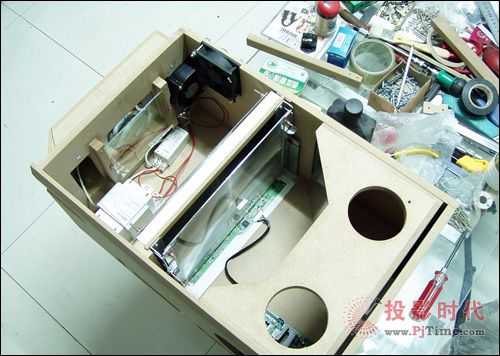

液晶屏、散熱風扇、燈泡組件等均安裝完畢

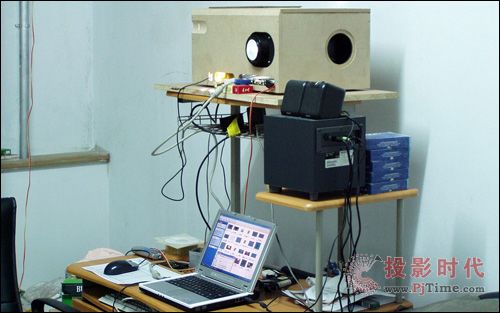

效果測試

DIY投影：燈泡組件部分和顯示屏部分進行了分開設計安裝

燈泡組件部分和顯示屏部分進行了分開設計安裝

    和普通DIY用戶所不同的是，該玩家將燈泡組件部分和顯示屏部分進行了分開設計安裝，對投影機的散熱、穩定等顯示有了更好的幫助。

    至此，DIY投影機已經初步成型。接下來，就要開始進行對細節的調整和修飾，消除濃厚的“山寨味”，達到更為理想的效果。

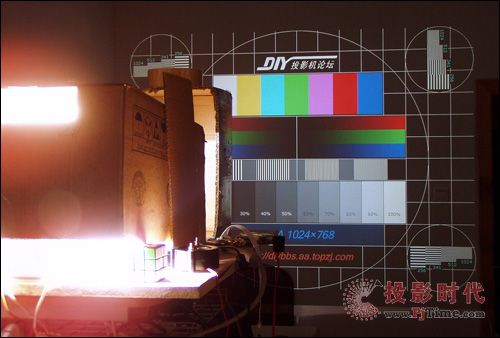

DIY投影機的測試效果

將機箱內部涂黑

    DIY投影機內部采用的都是高透光液晶屏，內部無規則的雜散光線不僅不能提升亮度，反而還會降低投影機的對比度，所以建議用戶將其內部進行涂黑處理。

將機箱內部涂黑后重新安裝固定各部件

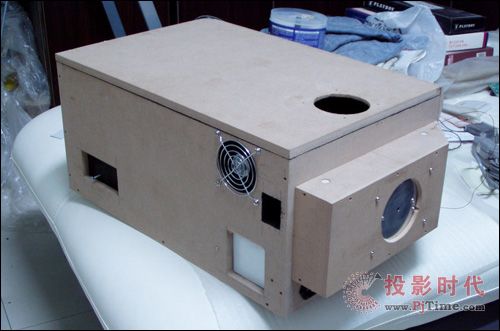

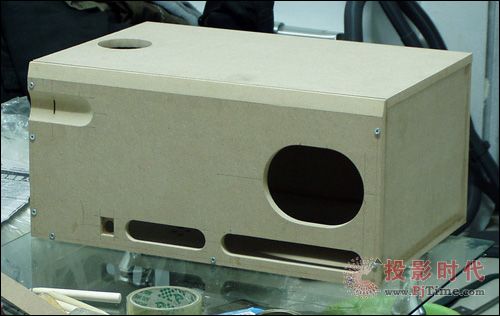

成型后的DIY投影機



DIY投影：基本上可以宣告大功告成

基本上可以宣告大功告成

如果制作者對現有作品仍然不滿意，可以適時對外殼進行噴漆等裝飾，但是投影性能基本上已經穩定了。下面我們就來看看DIY投影機的效果。當然，該玩家是將投影機顯示的畫面投射到白墻上的，畢竟一塊普通的幕布價格往往也在五百元以上。

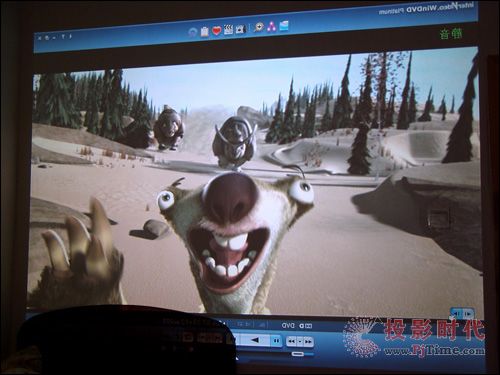

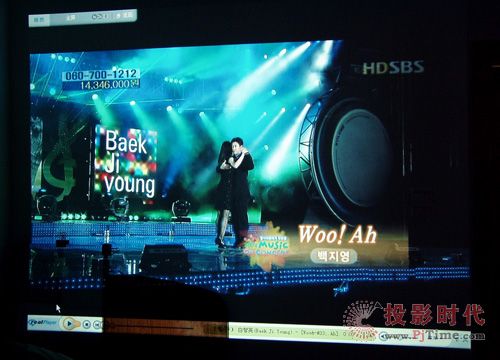

DIY投影機效果展示

    從整體來看，效果還是較為理想的。雖然無法和1080p高清投影機相提并論，但是投影機的物理分辨率也達到了1024×768，遠遠高于普通3000元價位投影機800×600的分辨率。

    其實DIY投影機的原理很簡單，就是廢舊筆記本的顯示屏拆下來，然后通過光學原理對畫面進行放大，然后即可得到投影大畫面效果。而傳統的投影機則是光機電一體化產品，對各方面都有著很高的要求，所以不可相提并論。有興趣的讀者也可以通過拆解了解3LCD和DLP投影機的內部結構：點擊進入3LCD投影機拆解 點擊進入DLP投影機拆解

    在兩年前，DIY投影機還一度風光無限，但是隨著大量3000元DLP投影機的上市，DIY投影機市場近來已經萎縮的較為嚴重。從技術原理來看，DIY投影機和品牌有著本質上的區別。另外，品牌投影機的品質保證、售后等也要遠遠強于DIY投影機。DIY遲遲沒有火起來還有一個很重要的因素就是普通讀者根本不知道這樣產品的存在，更談不上制作屬于自己的DIY投影機。
