LED微型投影儀酷樂視X2擁有全球最薄、最小、亮度最高、功耗最低等稱號，真有如此厲害嗎？今天帶來的深度拆解，看酷樂視科技有限公司如何能做到.

    包裝：

    酷樂視X2的包裝非常簡約。

    拆解準備：

    只需要準備一把十字螺紋刀就能搞定。

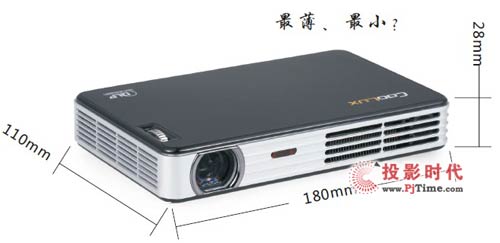

    拆解之前我們閑來看看酷樂視X2的體積。

    酷樂視X2長180毫米，寬110毫米，厚28毫米，這樣的數據表現，如何能稱得上最小呢？其實X2內部帶有電池功能，22WH的電池，體積至少也需要65CC以上，除去電池的這部分，X2體積只有400多好生，的確能稱得上最小體積的高清投影。

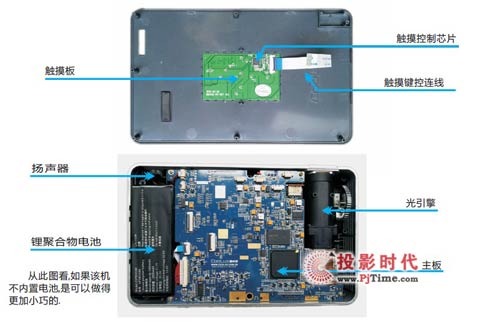

    上蓋拆解

    內部結構：

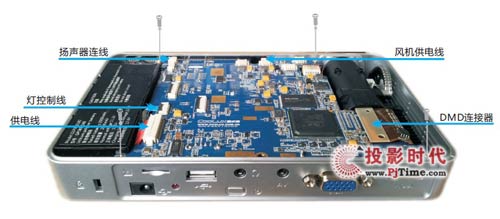

    首先取掉主板與其它地方的連線:揚聲器連線、燈控制線、供電線、DMD連接器、風機供電線；取DMD連接器時要非常小心，很容易損壞。取完主板相關連線后，拆掉主板上的4個螺釘，就可以拆下主板了。

    拆開后,其內部結構相當緊湊,也只有充分利用空間才能將此體積做到如此之小,散熱結構也采用筆記本鼓風機+熱管的方式,保證體積的同時也保證了散熱.

    主板圖示：

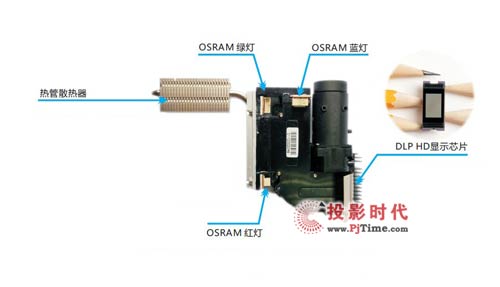

    零散部件圖示：

    鼓風機通過其特殊結構改變了風的方向,這樣可以讓機器做得很薄.

    熱管：熱管技術是1963年美國洛斯阿拉莫斯國家實驗室的喬治格羅佛發明的一種稱為“熱管”的傳熱元件，它充分利用了熱傳導原理與致冷介質的快速熱傳遞性質，透過熱管將發熱物體的熱量迅速傳遞到熱源外，其導熱能力超過任何已知金屬的導熱能力.這一技術在筆記本中已經大量應用，在X2中應用也是該投影機能做薄、做小的原因。

    DLP HD顯示芯片：此款芯片是TI公司在2011年針對微投市場所出的一款DLP Pico 高清芯片組,其分辨率達到1280*800,而體積確相當小.

    OSRAM紅燈：OSRAM以制作出色的光源聞名，其為投影所供LED，其壽命長， 效率高，這也是X2能在較低功耗下獲得最大亮度原因之一。

    功耗測試：

    LED微型投影其功耗也是一個相當重要因素,因此我們對其功耗進行了詳細測試.

    測試一：測試適配器及投影機功率，測試儀器：遠方PF9800智能電量測試儀方。

    總結：

    通過以上的測試，我們可以看到X2的實際功耗是25.7W，而市面上300流明的麗訊Q2是53.6W，500流明的優派W500為88.7W,而X2亮度為400流明，明顯可以看出,X2在光效方便做了很多考慮，將光效發揮到極致。而且待機時功耗為0，在國家倡導節能減排的今天，X2無論是待機還是運行，在節能方面做出的貢獻，都是值得稱贊的，因此它是當之無愧最低功耗的投影機。

    世紀投影效果：

    電池模式下,其亮度相當不錯,色彩艷麗,畫面明亮;該機內置說明書，可以投影機上直接觀看，比較方便。實際觀看效果比麗訊Q2好.而且2.6米就可以投到100寸,相當方便.

    拆解總結：

    拆解技巧及注意事項：

    1.拆解后產品將不再享受保修服務,因此請不要隨意拆解;

    2.拆解過程中特別注意靜電防護，避免靜電對器件造成損壞；

    3.拆解中特別注意DMD連接器的插拔，取的時候2邊的傾斜度不能太大，裝配的時候一定要對準，否則很容易卡壞座子。

    4.拆解工具較簡單，基本上一把螺絲刀就可以解決所有螺釘。

    5.做工扎實，空間利用率高。

    結束語

    通過拆解，我們可以看到國產投影做工已經相當扎實了，高效的風路結構、光路結構，造就最薄、最小、最亮的微投神話；內置電池方便移動演示、外出旅游娛樂，可惜該機不能直讀OFFICE文件，若是能直讀OFFICE文件，必然也是商務利器，當然它也方便連接智能手機，智能手機+投影=大屏幕電腦、家庭影院、商務演示、照片分享......
