深圳證券交易所成立于1990年12月1日，是中國大陸兩大證券交易所之一，一直與中國證券市場共同成長。自開業23年，深交所借助現代技術條件，成功地在一個新興城市建成了輻射全國的證券市場。對建立現代企業制度、推動經濟結構調整、優化資源配置、傳播市場經濟知識，起到了十分重要的促進作用。 　　2012年，深圳證券交易所按照黨中央、國務院戰略部署，在中國證監會領導下，認真落實中央巡視整改意見，全力以赴推進多層次資本市場持續健康發展，制度建設取得新突破，一線監管取得新成效，產品創新取得新進步，各項工作取得顯著成效。2012年，深圳證券市場股票、基金、債券、衍生品累計成交178659.69億元。截至2012年12月31日，深圳證券交易所上市公司1540家，市值7.17萬億元，上市基金228只，掛牌債券381只，資產證券化產品10只。

    為配合深交所的新發展，上海緯而視科技股份有限公司根據深圳證券交易所營運中心的實際環境和應用需求，為該項目市場監控大廳設計實施了全新的，超大規模的大屏幕顯示系統，堪稱大屏幕監控領域的“超級工程”。

    該項目是深交所市場監察部監控大廳重要的工作場所，同時也是接待貴賓視察和參觀的重要窗口。總體設計不僅兼顧工作場所和參觀窗口的雙重需要，同時滿足各項子系統既能單獨工作，又能通過中控系統統一控制管理。系統管理功能和用戶界清晰、簡潔、友好，操控簡便，易于高效管理和維護。

    首先，從硬件配置上講，單元采用70塊67PEF DLP前維護顯示單元，以5行X14列的方式拼接；該顯示單元全部采用LED光源的DLP背投顯示技術；三菱電機全球領先的前維護方式；可滿足70-140路電腦信號同時在大屏幕上顯示的需求。

    其次，軟件方面，采取“雙信號處理系統”，作為深交所重要業務場所，要求保證大屏幕顯示系統的工作安全和可靠性，因此，對系統設計的冗余性要求高，尤其對于信號處理和拼接處理設備的冗余設計，要求上述系統出現故障時可以即時切換到備份系統，最大限度的不影響生產作業。因此，該主控系統為三菱電機分布式處理系統，配置Viamax圖像處理控制器為冗余系統；兩種配置可一起使用也可獨立使用，兩種系統互為備份。若控制主系統出現故障,可即時切換到備份系統，最大限度的保證監察部大拼接顯示系統的工作安全、可靠。其中，冗余配置圖像處理控制器是Viamax自有產品，Viamax圖像處理控制器獲得中國國家科委對科技型中小企業技術創新基金立項證書，Viamax圖像處理控制器與三菱電機DLP大屏幕顯示產品配合已有八年之久，已廣泛應用于三菱電機DLP大屏幕顯示系統超過100個成功案例，技術成熟，結構合理，確保整個系統能夠長期安全穩定工作。

    其三，從工程設計方面，上海緯而視也針對這一超大規模工程更復雜的工程細節克服了諸多困難。

    困難一，房間進深問題。

深圳證券交易所營運中心市場監控大廳房間進深小，只有11米。這就要求顯示墻體不能太厚，要盡可能減少后維護空間。目前，行業中只有三菱DLP顯示單元能做到真正的，三層以上的前維護，不需要預留后維護空間，這樣就增加了有效觀看距離。 　　三菱電機前維護安全正面安裝及維護特性因為具有特殊設計的滑動與提升屏幕結構和自動空氣對流系統，并且三菱電機投影單元具有水平散熱的技術，并采用鋁合金壓軸機芯，避免屏幕熱脹冷縮造成的屏幕變形，圖像漂移的現象。這也就是說，即使構成是5行的拼接墻，其背部也不需要維護空間，所有的安裝與維護工作均可從正面完成。因此，它的背部不需要維護空間，可以貼墻安裝。  　 　　

    困難二，屏幕過寬問題

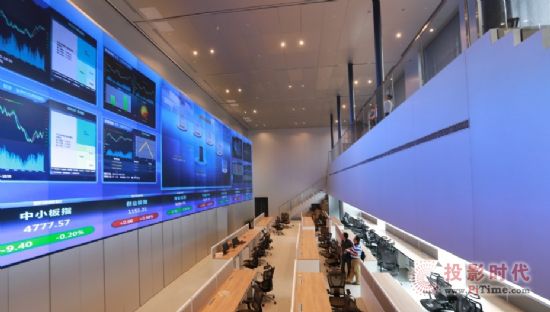

    7*14的單元排列，使整個大屏幕較寬，為保證兩邊操作人員及參觀者的最佳視角和觀看效果，緯而視設計時，在每列屏幕之間增加一個角度，整個屏體采用弧形拼接。這樣不僅保證了大屏幕的整體美觀，同時保證了最佳的觀看效果。但這種安裝方式對設計、施工工藝及施工質量要求都非常高。需要每列之間的夾角非常精確，才能確保屏幕的完美拼接。

    同時，因為屏幕過寬，為保證不同工位和觀測角度看到的單元亮度一致，施工前，緯而視專門做了，每一個單元亮度測試；施工后期，再根據亮度測試值分別做7*14的70塊單元的亮度調整，力求達到完美的觀看效果。

    困難三，地面承重問題

    超級工程，帶來更多的超級問題。因為安裝規模大，屏體數量多，樓面承重問題也成了必須要考慮的一個因素。現有地板為水泥地板，為保證大屏幕的水平精度和地板的承重能力，緯而視采用工字鋼梁的基礎結構，把大屏幕設備放置在工字鋼梁的基礎結構上，既能保證大屏幕水平精度，也能使整個大屏幕設備的重量被平均分散在水泥地板上。因基礎結構增加了與地板的接觸面積，基礎結構的縱向的鋼梁座在大廳水泥地板的承重梁上。所以，能保證整個大屏幕的重量被均勻分散，使地板的承載能力限制在標準范圍之內，又能保證所有設備的重量主要在建筑設計的承重梁上。同時，緯而視對設備的重量進行嚴格的審核，盡量減輕設備的重量，既要保證設備的安裝精度，又要保證承載的能力。   　　

    困難四，安裝難度　

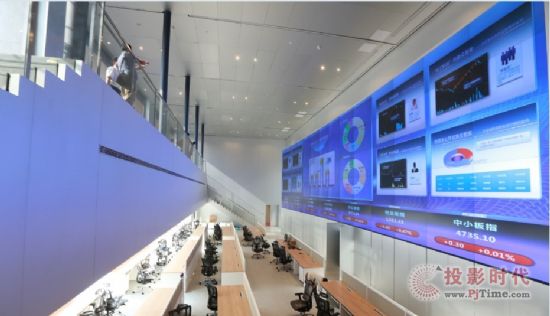

    深交所大屏幕系統對面有2層觀測臺，一層為基礎操作，二層為會議室和景觀臺。為保證觀景平臺參觀者的最佳視角及觀看效果，整個大屏離地安裝高度將達2米以上，整個屏體高度超過7米。這對工程施工提出了更高的要求，施工過程中不僅要搭多層腳手架，同時還要配備升降機。整個施工過程都需要極高的安全防護措施。    　　

    困難五，工程配合界面復雜

因為屏體數目多，層數多，高度高，弧形拼接，同時又要接入多路信號，在實施過程中，對電源接地、環境條件、地面要求、照明要求、出入口及安裝空間、網絡環境等多方面具有較高要求，需要各工種緊密配合，工程協調量大，對各工種的配合要求高，因此，需要高超的項目管理能力。  　　 　　

    困難六，控制模式的場景設計

    市場監察部監控大廳兼具日常業務場所及對外展示窗口兩項主要職能，要求具備諸如日常監控場景、調度指揮場景、大客戶參觀場景、重大活動保障場景等多種使用模式，要求操作人員可以對大屏幕使用場景進行快速且穩定的切換操作，且場景模式設計合理，同時要為各使用模式定制突發臨時調度預案，以滿足各種需求及各種使用狀況。

    總之，一個“超級工程”的監控室需要能做好監控室頂層設計的“超級團隊”，它不僅要經驗豐富，還要膽大心細，能考慮和解決方方面面的系統問題，而緯而視以“超越夢想”的價值追求、工作態度，以及工程結果，為深交所的歷史性再跨越提供了完美助力！
