第一種：傳統方式，由網絡攝像機+電源+網線組成

    這是一種比較常用的方法，很多朋友都在使用，在綜合布線的時候，同時要布電源線和網線，電源也可以就近取220V交流電，這樣節省電源線材，這里暫不討論它的利弊。給每個網絡攝像機提供電源。再有一路網線傳輸網絡數據到網絡硬盤錄像機NVR。

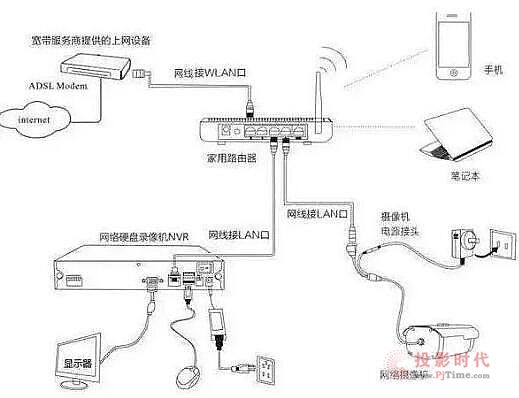

    如下圖

    第二種：POE供電方式，網絡攝像機+POE交換機

    這種就比前面一種方式節省一條電源線，一臺網絡攝像機只要一根網線作為傳輸信號的介質就可以，不再用到電源線了。網線用非屏蔽超五類雙絞線就可以了，傳輸距離100米內沒有問題。

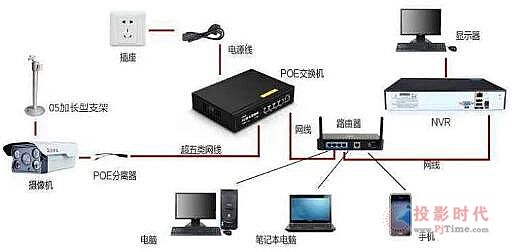

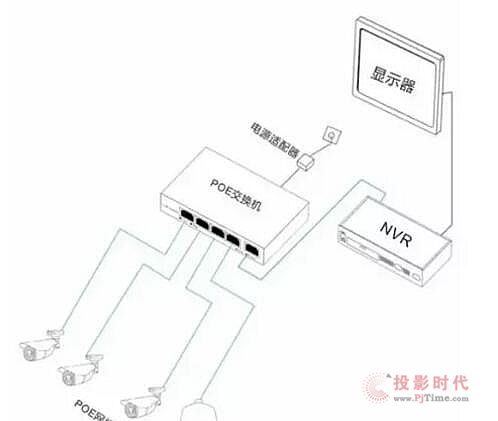

    連接方式如下圖：

    為什么現在主流用PoE交換機做網絡監控系統，有下面幾個優點：

    1，節省線材，節省布線時間，節省布線人工，提供工程施工效率。

    2，不用電源，就不涉及到強電，不會有觸電危險，減少故障概率，降低維護成本。

    3，降低施工難度，簡單方便，容易上手，工程布線也更美觀。

    第三種：遠距離的情況下，網絡攝像機+光纖+收發器

    可以傳輸距離更遠！

    剛才前面我們說了，網線傳輸正常100米以內，那么超過100米的情況，我們一般考慮用光纖傳輸了，光纖不但傳輸距離遠，而且效果穩定。

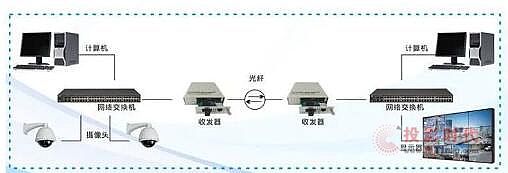

    我們都知道，光纖傳輸數據的時候，把數據信號轉換成光信號傳輸，再把光信號轉換成數據信號，這樣我們使用光纖收發器配合來完成工作。如圖：

    光纖價格便宜，傳輸距離遠，在監控工程中大量使用。但是光纖需要熔接，熔接設備價格昂貴，所以一般熔接需要找專人進行，這需一定的費用，還需要一定的時間。光纖收發器分為百兆和千兆的，根據所帶攝像機的數量可選。

    第四種：無線傳輸方式，攝像機+無線網橋

    在具體監控系統實施環境中，如果布線困難碰到天然屏障或者不可逾越的障礙的時候，我們可以使用無線傳輸方式，這樣就用到無線網橋了。

    在比如，已經硬化路面的小區，電梯，已經建好的工廠，距離較遠的空曠地帶，野外等等這些環境都適用無線傳輸方式。

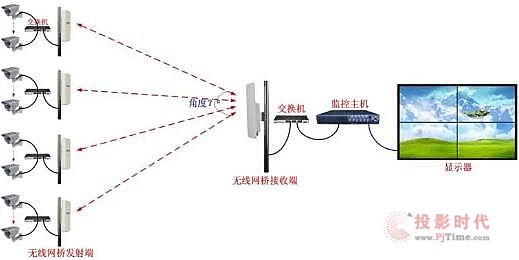

    無線網橋，可以將網絡信號轉換成無線電波進行點對點的傳輸。成對使用。由于點對點定向傳輸，可以實現遠距離的無線傳輸，從幾百米到幾十公里。

    使用無線網橋的施工注意點：在發射和接收端之間不能有遮擋，不能有障礙。這樣信號傳輸才會穩定。

    以上四種方法均是監控安裝過程中常用的方法，主要是需要根據環境來進行選擇，作為監控施工者，需要對每種方法都有一定掌握，這樣才能靈活的根據環境及甲方的要求做出正常的選擇。來源：弱點筆記、建筑智能化生態圈等
