FIBBR玩轉視頻調校-SDR

    SDR視頻調校教程課件可前往FIBBR官網資料專區-視頻中心-技術測試下載學習！

對這次活動的了解

    可通過學習FIBBR提供的教程，參考教程指導內容，完成自己的視頻設備調校以優化SDR畫面播放，使設備達到更加好的表現能力。在活動規定時間內按要求完成發帖分享可獲得相應的獎品，優秀的分享內容有機會得到重磅大禮。

參與活動的目的

    觀影體驗提升：我目前的視頻設備是優派PX701-4K投影儀（支持HDR）。從個人感官角度看設備播放是有偏色的情況，手頭上沒有校色儀，另外投影儀官方調校方法不是很完美，所以一直沒有對設備進行系統性的調校。剛好這次活動是視頻調校方面的，看了教材也不算很復雜，打算嘗試一下，希望通過這次調校能優化設備表現能力，并將過程分享給大家參考，一起交流學習。

視頻調校思路

    1

    調校前準備：準備所需教程，對調校內容有個整體的掌握；準備相應器材及驗證資料；

    2

    調校：按教程視頻完成調校，調校過程可以用手機一邊播放教程一邊操作視頻設備調校。按教程步驟調校后可以播放相應影視文件進一步驗證調校效果。

視頻調校實施過程

1

實施準備

    1）準備資料：

    ①FIBBR提供的SDR視頻調校指導教程及測試文件；

    ②個人用于驗證調校效果的影片：我準備了曼洛達人、雪景、魔法滿屋三個視頻文件分別驗證調校后設備在黑暗環境、明亮環境以及色彩豐富的畫面的表現能力。因為此次調校是針對SDR方面的，個人覺得驗證使用非HDR版本的視頻文件好一點，防止驗證的是HDR模式下的畫面；

    2）準備設備：

    ①播放設備：N1盒子

    ②視頻設備：優派PX701-4K投影儀

    ③過程參考設備或拍攝設備：紅米K30 PRO、這里主要用于定點攝影，用于在驗證階段對比改善前后效果，此處看個人需求準備。

    3）注意事項：

    ①此次分享主要針對本套設備組合的調校，主要給大家提供參考學習及交流，不同設備組合設置也許會有差異。

    ②本分享過程可能比較適合類似我這種小白食用，文中描述涉及的專業性較強的內容針對個人現有知識儲備整理，另外受時間影響，部分內容可能復核不到位，信息可能會有誤，歡迎各位大佬諒解及點評指正。

    ③因為手機拍攝投影儀會出現彩虹斑，所附照片僅供參考，與實際會有差異。

    ④大家有可能有經過長時間調試設置的參數，建議備份好或拍照做好記錄，以免調校效果不滿意調不回原先的自定義參數。

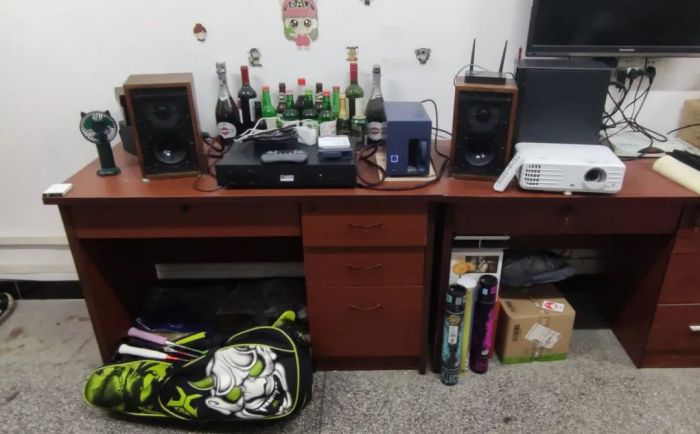

    附本人影音設備全家福，接下來進入調試操作階段。

2

調校實操

視頻設備確認及環境準備

    熟悉視頻設備遙控器以及控制面板設置項，設置項主要涉及：亮度、對比度、伽馬值、色溫、光源強度、銳度、色彩調整。我這里用的是投影儀，需要確保環境足夠黑暗，如果大家使用的是顯示器或電視可將環境調整至平時觀影狀態。

視頻設備“歸零”

    一般視頻設備會有電影模式、游戲模式以及標準模式等，我目前一直使用的是自己調整過的電影模式，我這里將視頻模式調整為標準模式進行設置，設置需將系統的自動色彩、自動增加、動態對比及運動補償等關閉。包括HDMI視頻輸出模式等設置有標準的選項盡量選標準的選項，相關涉及“自動”模式的考慮設置為關閉。

黑電平調整

    調校資料：Black Clipping

    視頻設備設置項目：亮度

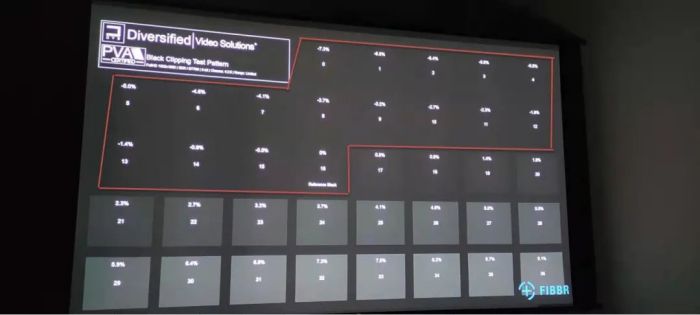

    調校說明：這里主要通過設置亮度高低以調整視頻中黑色較多的畫面細節。隨著亮度調低，黑色畫面內容細節會越來越少；隨著亮度調高，黑色畫面內容細節會越來越豐富。這里調整的目標狀態是測試畫面中數字＜16的框（圖中紅色框起來的部分）看起來一樣的即可，方框里面中間數字≥17的框（紅色框以外的小方框）會看到閃動。

    調校效果圖：

白電平調整

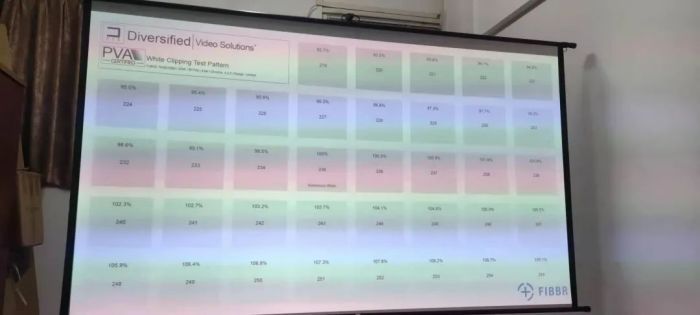

    調校資料：White Clipping

    視頻設備設置項目：對比度

    調校說明：這里主要通過設置亮度高低以調整視頻中白色較多的畫面細節。隨著對比度的增加，畫面會變得很亮，像雪景或白云較多的畫面看到雪或云的紋路越來越少；將對比度調低的話，白色較多的畫面中細節會越來越豐富。這里調整的目標狀態是測試畫面中方框里面中間數字≤254的框會看到閃動。

    調校效果圖：

    接下來5-7項設置本來想繼續放單個操作圖讓大家理解我想表達的內容，但手機拍攝有彩虹斑，5-7項前后拍出來差不多一樣的圖片，所以只在第7項放一張最終效果圖。

調整伽馬值

    調校資料：Grayscale_Steps

    視頻設備設置項目：伽馬值

    調校說明：伽馬值一般為2.2-2.4，2.2適合在明亮的房間，2.4適合在暗室或投影儀，我這里調整伽馬值至上方參考黑色及下方參考白色所有色階都能看清楚。教程指出可以從2.4開始左右進行摸索，我看了網上有人說投影儀一般設置伽馬值在2.35，具體大家可以嘗試一下。

調整色溫

    調校資料：同上

    涉及視頻設備設置項目：色溫

    調校說明：調整色溫至所有色階都不會帶有一點紅或者帶有一點藍，我的設備是調到7500k。

調整設備輸出光強度

    調校資料：同上

    視頻設備設置項目：光源

    調校說明：這里主要調整投影輸出光源到合適狀態，讓你眼睛舒服即可，我的設備有標準、節能、超節能等模式，可以根據房間環境及觀影習慣設置光強弱，因為我的設備設置節能模式在觀影過程會出現畫面小閃動的情況，此處我設置為標準模式。

    綜合色溫和設備輸出光強度的調校，最后得到下圖效果

調整銳度

    調校資料：Alignment

    視頻設備設置項目：銳度

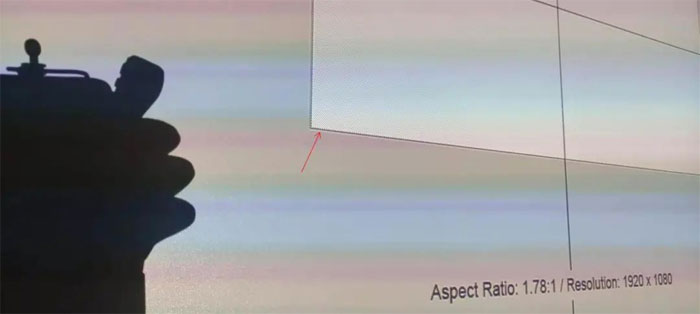

    調校說明：通過調整設置使畫面呈現應有的內容，讓畫面不會過模糊或偏尖銳。我這里主要先將銳度調到最大，我們會看到中間的框框黑色線外沿會出現一條白紋，具體可以看下圖紅色箭頭指的位置：

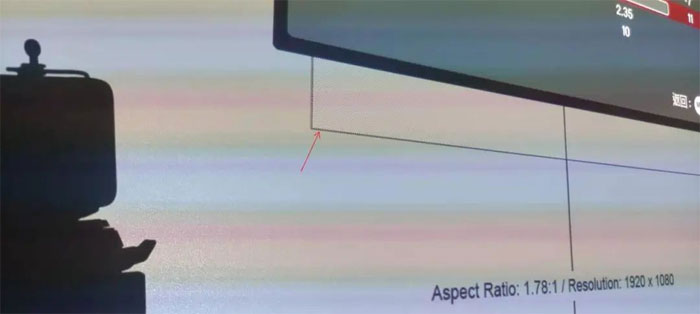

    隨后我們慢慢將銳度降低，可以看到這條白紋慢慢變淡，調到剛好消失為止。最終得到類似下圖的效果（在原先紅色箭頭指的位置白紋淡化了，黑色線邊緣也不會發糊）：

調整色彩飽和度

    調校資料：Skin_Tone、Multi_Skin_Tone、Restaurant_Scene

    視頻設備設置項目：色彩飽和度

    分別打開上面三個測試文件，調整色彩選項，結合飽和度調整膚色及環境到真實的狀態。這里有一個比較笨一點的方法，可以用一部屏幕表現比較好的平板或手機作為參照播放和測試設備相同的畫面，讓視頻設備展現的畫面和參照設備上的畫面色彩接近即可。

    我的設備還有其他具體參數設置項，我參考網上分享的參數進行調整，所以這項很快就可以完成啦。小伙伴們可以百度一下自己的設備有沒有網友分享相關的參數可以用于調校參考。

    我說下我調的實際狀態吧：

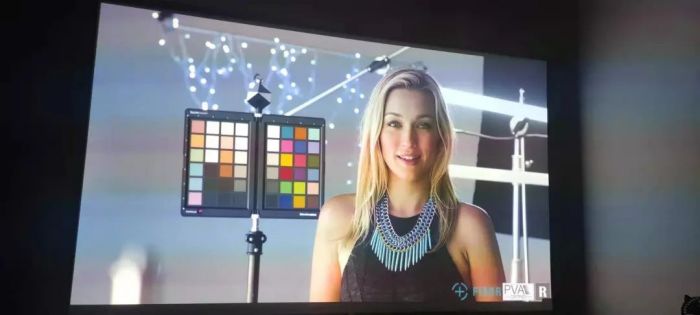

    A.對于Skin_Tone：

    調校前：模特的右手有一丟丟偏黃褐色

調校后：模特的右手呈現淡黃色的膚色：

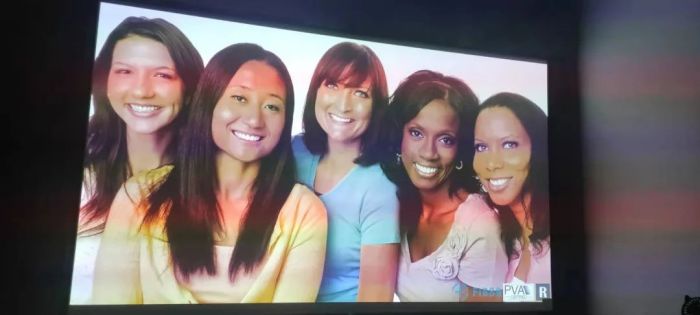

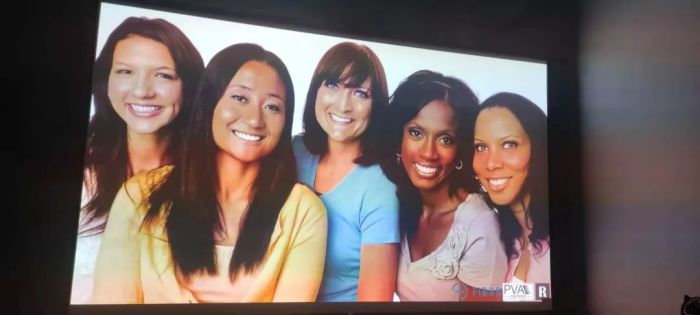

B.對于Multi_Skin_Tone：

    調校前：中間的女孩子膚色偏褐，黑人小妹較黑

調校后：中間的女孩子臉帶一點點粉，黑人小妹深褐色

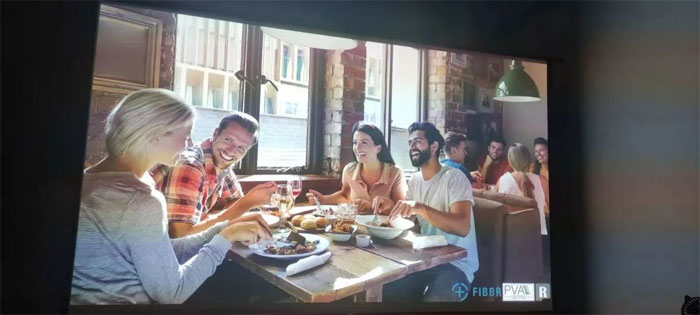

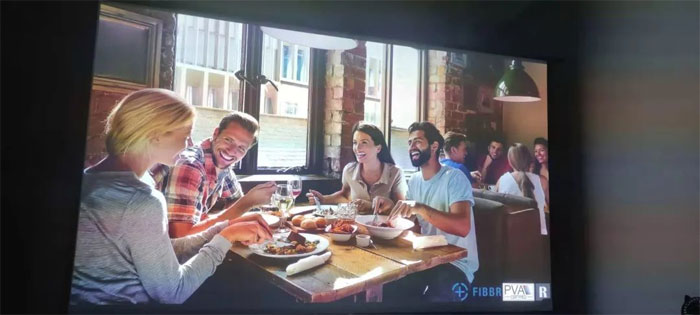

C.對于Restaurant_Scene：

    調校前：最左邊的女孩臉偏紅

調校后：最左邊的女孩臉偏粉白

到這里，整個調校過程已經告一段落啦，接下來感受一下設備調校后的表現吧！

驗證調校效果

    1

    對于黑暗一點的畫面的表現

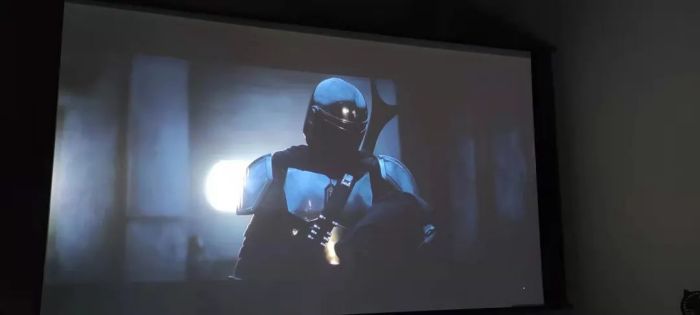

    調校前：整體畫面偏暗，黑色細節幾乎沒有，曼達洛人的手套和尤達寶寶的袍衣不是很明顯。

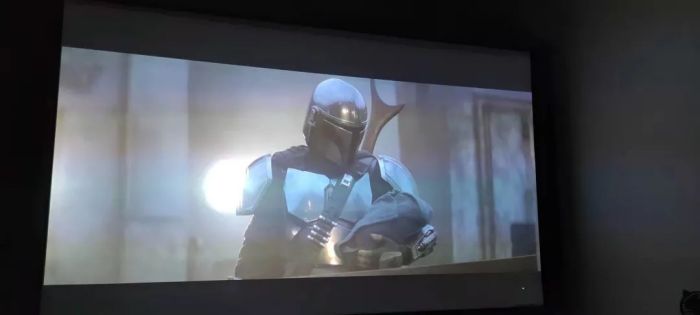

    調校后：畫面細節豐富，暗部細節提升很高，可以看到曼達洛人的手套和尤達寶寶的袍衣的細節，整體比較和諧。

2

    對于明亮一點的畫面的表現

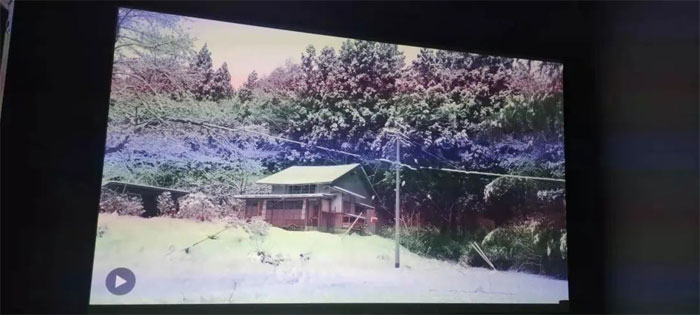

    調校前：整體不夠明亮，畫面有點偏綠。

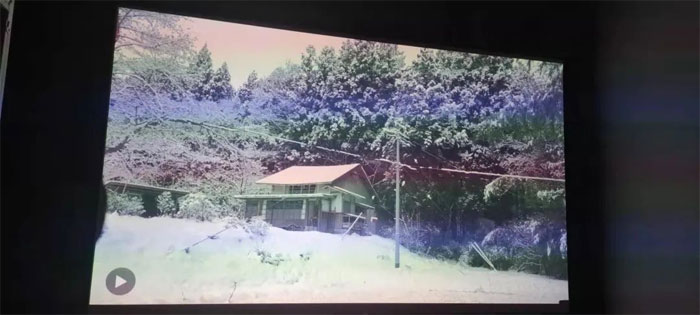

    調校后：畫面明亮有度，不會過曝，樹上的白雪也能清晰看到紋路，整個畫面也不會出現改善前偏綠的情況。

3

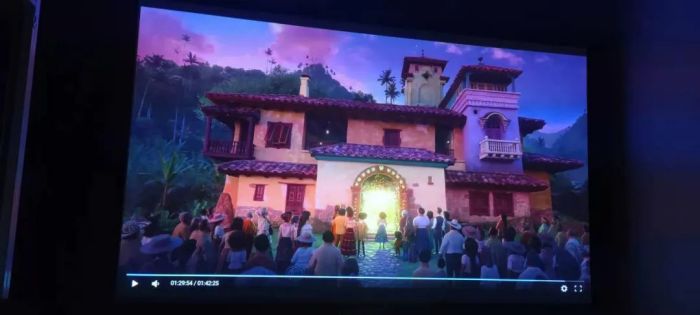

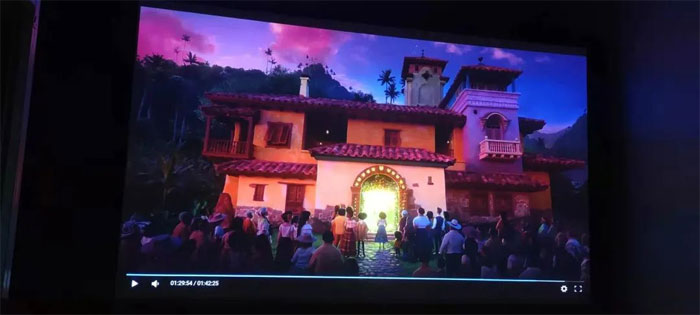

    對于色彩豐富一點的畫面的表現

    調校前：有點過飽和的感覺，顏色偏深，畫面不自然。

調校后：色彩比較和諧，和參照設備上的畫面色彩比較接近。

調�？偨Y

    教程通俗易懂，幸好我的投影儀上都能找到教程中提及的設置項目，如果僅算設置時間，過程耗時才30min左右。調校中相對難調的是色彩調校，單純調色彩條大小，調出來還是會有偏色的情況，最后我這里開掛了(我的設備還有具體的參數設置調節色彩的，網上找到一些用戶分享的參數，根據自己的偏好微調一下），一下子就調好啦。通過這次調校，投影儀的表現讓我更加滿意，不過受限于視頻設備硬件水平，要達到最高級的色彩還原及動態表現還是有點距離的，所以設備不是很強的話，有可能很難調到你想象的狀態，我覺得這個是很正常的。如果動手能力不強但有條件的小伙伴可以考慮邀請身邊專業人士通過專業校準設備調校。

個人建議

    1

    對還沒參與的小伙伴

    視頻指導對設備表現提升是有用的，一起來調校吧！��！

    2

    對已參加活動的小伙伴及各路大神

    希望各位大佬可以對我這個分享提供修改建議，希望我修改后的文章能作為參考教材指導小白們完成設備調校。另外大家如果有HDR畫面調校的指導資料希望能分享一下，本小白想繼續完成HDR畫面的調校，tks。
