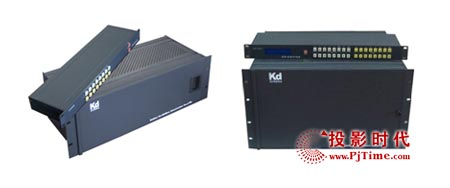

Kd2800-RGB系列矩陣切換器

    大連科迪Kd2800系列RGBHV寬帶矩陣切換器是專門為計算機顯示信號及高分辨率圖像信號的切換而設計的。矩陣采用分層傳輸即將接入的RGBHV各分量信號獨立傳輸，信號之間相互獨立無干擾，并采用國際先進的“模塊化設計、插板式結構、熱備份雙電源”的設計理念，所有電路板均支持熱插拔，極大的方便了系統維護。系統的機箱內全部采用熱備份一體化開關電源，機箱內的兩塊電源板同時工作, 互為熱備份。 當其中一個電源組件發生故障時，另一個自動承擔全部工作，保證系統運行的連續性，提高了系統的可靠性。RGB接口采用5BNC端子,立體聲音頻采用3 PIN端子平衡/非平衡輸入均可。矩陣有掉電記憶功能，并帶有RS232通信接口(提供通信協議)，可接多個遙控面板或通過中控等設備集成控制。矩陣根據用戶需要可添加TCP/IP 網絡控制接口、 RS－422或RS－485控制端口

    主要特點：

■ 規模：4×1～4×4、8×1～8×16、16×1～16×32、24×4～24×24、32×4～32×32、48×4～48×48
64×4～64×64、96×8～128×128
■ 視頻支持RGBHV 、RGBS、 RGsB、RsGsBs 、YUV
■ 音頻支持平衡和非平衡音頻信號切換
■ 模塊化設計、插板式結構、可帶電熱插拔更換切換板
■ 熱備份雙電源
■ 矩陣支持場逆程切換提供多路信號源間的無縫切換
■ 支持視頻、音頻多層單獨或同時切換
■ 具有多個RS-232接口，支持多個遙控面板和計算機控制，提供通信協議

□ 采用標準19英寸寬(482mm)、3U(132mm)、6U高(264mm)機箱
□ 視頻采用進口5BNC接口
□ 音頻采用可插拔三端壓線端子(3PIN)
□ 視頻帶寬為350MHz
□ 獨立遙控面板，發光按鍵
□ 掉電記憶功能，保證數據永不丟失
□ 外同步信號接口，可連接同步信號
□ TCP/IP網絡控制接口（可選）
□ RS-422或RS-485（可選）
