系統描述及具體技術要求

一、系統描述

    根據用戶建設任務書所列功能的需求，并結合我們以往類似工程的設計經驗，在滿足用戶目前使用要求的前提下，我們對資金的投入、設備的選型、系統的完善、方案的瞻前等各方面進行了總體的歸納后，制定了以下描述的系統設計：

    簽于會議的重要性及對質量的高要求，所以必順選擇合適的國際性會議系統品牌，且最好都在國外生產進口的產品。會議系統的每一席單元都以“手拉手”的串聯方式與控制主機單線連接。主席位配置主席機單元，具備絕對的優先權，可以隨時暫停、中斷其它與會人員的發言。會議控制主機還具備多種發言模式的預設功能，如AUTO模式、FIFO模式等。

二、設備配置的具體技術要求

1、會議發言主機

          系統主機基于微處理器，實行數字化處理；

            有RS232接口可與其它系統集成，并開放RS232代碼；

           內置測試程序用于在會議系統開啟時測試系統性能和單個會議設備的完好性；

            系統擴展性強，可以進行10臺主機的疊加鏈接，在任意地方最多可連接10位主席單元；

            控制最多1000席話筒單元；每條鏈的線纜長度可達200米，方便布線及連接；

            允許同時激活1-6個麥克風，方便會議討論；

            具有專業會議討論發言功能，有多種會議控制方式，如自動、手動、FIFO等；

            可使用軟件或中控等多種控制方式，RS232/RS422數據通訊口兼容計算機或其他的外圍制設備，兼容第三方控制系統如 AMX、Crestron 或其他的控制設備；通過計算機或其他外圍設備可以進行更多的智能化控制；

            運行會議模式的菜單引導規劃管理

            會議單元內置揚聲器的音量控制

            外接音響系統的輸入電平控制

            實況使用狀態、與會話筒數量及其他內容 LCD 字符顯示

            用于多種外接設備如：同聲傳譯系統、電話耦合器、錄音機等應用接口

            頻率響應：話筒輸入～線路輸出范圍：35Hz- 19kHz

    話筒輸入～喇叭輸出范圍：100Hz- 13kHz

    線路輸入～喇叭輸出范圍：130Hz- 13kHz

    總諧波失真：<0.1%

    信噪比： >68dBA

            提供三年廠家質量保修；

2、麥克風會議討論單元

            每個話筒都采用ID號碼識別技術來識別，便于系統運行及管理；

            使用優質的雙橡膠減速震、懸掛式、低噪音駐極體心形麥克風；

            配備3英寸高質量揚聲器，并且在本麥克風打開時，自帶的揚聲器能自動關閉；

            15芯專業線纜傳輸音頻信號，防止干擾；

            頻率響應：100 Hz -15k Hz；

            包括麥克風開關或請求發言鍵；

            主席機有主席優先并有關閉所有代表鍵；

            提供三年廠家質量保修；

DIS會議發言討論系統組成

三、 系統的組成

    系統共有如下幾部分設備組成：（推薦品牌：丹麥DIS會議系統）

序號	型號/內容	單位	數量	單價
1	丹麥 DIS CU4005 會議系統中央處理器	臺	1	7560
2	丹麥 DIS FC4020-FHB 會議系統主席單元	臺	1	2548
3	丹麥 DIS FD4020-FHB 會議系統代表單元	臺	19	1918
4	丹麥DIS MU4040麥克風電器部分	臺	20	1960
5	丹麥 DIS GM4424長桿鵝頸麥克風	臺	20	1043
6	丹麥 DIS EC4400-20 20米成品延長線纜	條	1	1440
	(如需外部控制或攝像聯動功能需加以下設備)
5	丹麥 DIS RS4232 系統通訊卡	塊	1	4050

四、 方案設計的說明

    丹麥DIS會議系統，是擁有50多年歷史的、最早會議系統，廣泛應用于世界各地的會議系統品牌。其CDS4000會議討論系統是通用的會議討論系統，無論設計一個小型會議討論組或有幾百個代表的大會，都能提供一套最好的會議系統。

    CDS4000系統基于微處理器技術，它的特色是單線纜拓?fù)浣Y(jié)構，適于各種應用的場合。它以頂級的性能與優越的音質相結合，更具備強有力的機械結構和端莊的藝術外形。

    CDS4000系統的用戶友好性確保其容易使用和操作，服務工作人員（如在會議和大會中心的工作人員），盡管沒有經過特殊的技術培訓，只需花費一分鐘的時間即能將CDS4000系統設置好。

    CDS4000的組件設計成輕巧、莊重的外觀，確保產品的外形在使用時令人賞心悅目，所有的會議單元都可設計成移動式或固定安裝式應用。此外，CDS4000還具備附加多種系列的配件來滿足特殊的用戶需求。基本的CDS 4000系統可以應用于討論會、會議室、政府辦公室、委員會、新聞中心、法庭等各種應用場合。

    基于CU4005中央控制器的CDS4000系統，在一條鏈接環路上總共可控制50個會議單元，其中最多可設計10個主席單元。只需簡單地將一個單元連接到另一個單元，就準備好開會了。如果選擇CU4010中央控制器，則可用兩路鏈接控制100席會議單元。

    簡單的鏈接設計使系統安裝簡單、容易操作。只需按會議單元的“發言/請求”按鍵（開/關）及主席機的“關閉代表發言”優先鍵，就可確保會議系統避免傳統擴聲的單調和煩惱。CDS4000系統單元內置高保真的揚聲器，提供清晰的演講可懂性。

    CU4005/CU4010還包含一些設備，用于控制演講和收聽單元的權力范圍，使會議變得有組織和順序：

           面板的LCD屏顯示關于基本的自動發言模式“Auto”或輪候發言“Fifo”的信息。可以設置1~6個代表機同時激活。“Fifo”包含請求發言的輪候清單，該清單可自動激活。同時，你可以通過LCD顯示屏觀察聲音設置和系統狀態——而且很容易進行自動性能檢測。

           CU4005/CU4010系統主機具備連接外部設備的接口，如：連接翻譯系統、錄音機或廣播系統。前板有幾個輕觸式操作按鍵和一個明亮的顯示屏。背板具備專業音頻的XLR卡龍插和Sub-D接口，確保主機與會議單元、外部音響系統、翻譯系統或錄音設備的最佳連接。疊加10臺CU4010單元總共可以控制 1000個會議單元。

           由于輕巧的話筒控制器——MC4000端莊的外形設計，它可放置在會議室的首席或其他的位置。

           CDS4000鵝頸話筒和手持話筒集成雙重橡膠減震技術，這樣確保隔離桌面和話筒固定座的聲音，防止機械噪聲進入話筒。話筒套上置了一個高亮度的LED紅色光環，指示話筒的開關狀態，在白天或高照明度的環境下都可以看得很清楚。

           MC4000話筒控制單元可用其鍵盤進行遠程手動操作，并可顯示“正在發言”、“請求發言”、“優先發言”、“預選”等更多信息。通過MC4000單元，主席可以決定哪個代表先發言，而不管誰先請求。或者直接指定某人發言，其它代表均不能發言。

   更先進的功能——軟件控制

    CDS4000控制軟件是一套先進的控制軟件，這套軟件用于Windows操作系統，有名字處理、代表資料、定時功能、講話記錄、屏幕分別提供本地主席監控、地理布局模擬等功能。

    CDS4000控制軟件可以分配與會者的實際姓名到指定的話筒單元。程序有很多功能：處理代表名字及資料、定時發言、演講記錄和用于下載名單的資料庫。同時，屏幕內容可以分開顯示，可提供本地監視器給主席。

    另外，CDS4000控制軟件還可以將會議室的模擬布局拷貝到電腦屏幕，使主席不僅可以看到誰在發言和請求發言，還可以看到他們的模擬位置。

    CU 4005、CU4010 中央單元是 CDS4000 會議討論系統的微處理器，它被作為一個基本的、必需的單元使用，實現系統完全自動化控制的同時，還負責整個系統的電力供應。如果配合計算機或其他的外圍控制設備，更能體現系統的智能化和易用性。

    CU 4005、CU 4010 控制器可以進行最多10臺的疊加鏈接，用于控制最多1000席的會議單元。內置功放為每一個會議單元提供清晰的語音重現，任何一個 CDS4000 系列的器材都可以與 CU4010 組成一個完善的會議討論系統。

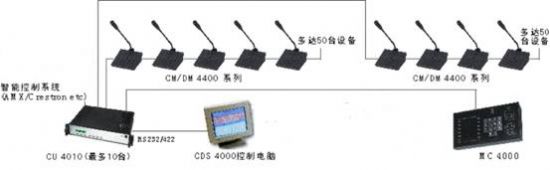

CDS4000 系統安裝示意圖：

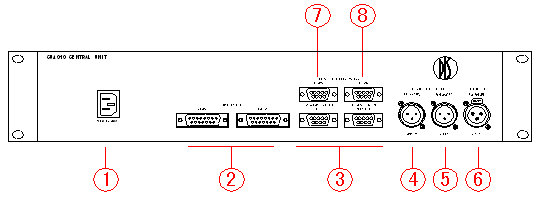

輸入/輸出接口：

①   110V~260V@50/60Hz主電源供應

②    會議話筒連接（CU4005 一個通道，CU4010 兩個通道），15針 D-SUB 陰型接頭

③    對其他 CU40xx 系列產品的連接，15針 D-SUB 陰型接頭

④    可選－40dB平衡式音頻輸出，3針卡龍頭

⑤    0dB平衡式音頻輸出，3針卡龍頭

⑥    100mV- 5V外接平衡式音頻輸入，3針卡龍頭

⑦    可選 RS422 輸入/輸出，9針 D-SUB 陰型接頭

⑧    可選 RS232 輸入/輸出，9針 D-SUB 陽型接頭

會議話筒容量

        CU4005：50席會議單元，一條鏈

         CU4010：100席會議單元，二條鏈

頻率響應

        話筒輸入～線路輸出范圍：35Hz- 19kHz

        話筒輸入～喇叭輸出范圍：100Hz- 13kHz

       線路輸入～喇叭輸出范圍：130Hz- 13kHz

       總諧波失真：<0.1%

       信噪比： >68dBA

輸出功率

      CU4005：最大30W/50V

      CU4010：最大60W/50V

外形規格

       尺寸：W475 × H88× D 317（mm）

       重量：8.9公斤

功率消耗

       CU4005：140W

       CU4010：360W

    代表和主席嵌入式面板   FD 4020- FHB/FC 4020- FHB

    FD/FC 4020代表/主席嵌入式面板單元帶一個XLR插頭，可插半鵝頸形麥克風，安裝在一個桌面板上，帶內置按鈕、LED狀態指示燈和擴音器。

    FC 4020-FHB主席面板單元用于主席座使用。

    上述面板單元與MU 4040麥克風電器部分配合使用。所有單元均可安裝帶光環的麥克風。擴音器在麥克風開啟時自動關閉。

    FD/FC 4020單元與所有CDS 4000系列會議單元兼容。

    FD/FC 4020特點：

      插入的麥克風可發出在強光下都清晰可見的紅色光環，便于識別發言者；

      單條線纜連接MU 4040麥克風單元；

      雙層橡膠減震，低噪駐極體麥克風；

      3英寸高質量擴音器；

      系統開啟時自動獲得識別號碼

    麥克風電器部分MU 4040

    MU 4040是一種基于微處理器芯片的麥克風電器部分，配合用戶定制的面板和外部麥克風及擴音器使用。

    MU 4040可安裝在會議家俱里面、桌面下或地板內的盒子中。

    MU 4040能被系統自動識別并接受一個唯一地址。

    MU 4040外形為一個屏蔽金屬盒。

    MU 4040特點：

       可連接DIS的高質量駐極體電容麥克風，支持半鵝頸臂DIS GM 44xx型及手持式HM 4042/4047型麥克風。

       可連接DIS擴音器，麥克風開啟時信號會靜音。

       單線纜連接，帶防脫落接頭。

       獨立雙絞線上的數字/模擬0 W信號傳輸提供了獨特的性能和高可靠性。

       可連接帶操作按鈕、LED指示燈、擴音器和麥克風的面板單元。

       可通過CDS 4000設置多種工作模式。

       控制中繼給擴音器的信號。

    通過面板的主席機附加功能：

        “Delegate Off”（關閉代表機）按鈕。

        “Priority”(主席優先)按鈕，可將排隊中的第一個麥克風開啟。

         主席或代表狀態通過內部跳線設置。

    鵝頸話筒部分

        話筒類型：駐極體心型指向；

        頻率響應：100Hz- 15kHz；

        靈敏度：-22dBv/Pa；

        最大聲壓級：125dB @3% THD；

        等效噪音：App. 20dB SPL；

        前后比：>20 dB @1 kHz；

    揚聲器部分

         直徑：66 毫米；

         重量：134 克；

         頻響范圍：150Hz- 15kHz；

         最大功率：0.5W RMS；
