VATION巨洋 16路視頻疊加圖像處理器

   隨著顯示設備的不斷發展進步，人們對大屏幕顯示的需求越來越多，如生產調度、交通管控、通信網管、安防監控、會議廳、演播廳、展示廳、購物中心、機場車站等眾多場所的運用，大屏幕顯示系統可謂市場無限。圖形處理器也稱著大屏幕處理器、圖形處理器、拼接處理器、多屏處理器，它是整個大屏幕系統的大腦器官-CPU，是操作者和大屏幕系統進行交互的一個重要平臺，在大屏幕系統中起著重要的作用。2009年隨著大屏幕市場的繁榮，涌現了一批優秀的圖像處理器產品，下面我們特別整理出了2009年最受有戶關注的數款產品，希望對正在為工程采購設備的您有所幫助。

    VATION巨洋研發團隊日前在業內率先推出16路視頻疊加圖像處理器，不僅加大了自己在圖形處理方面的技術領先優勢，也可為行業用戶提供了更加穩定、高效、便捷的可視化管理解決方案。

    VATION巨洋16路視頻疊加圖像處理器在DirectX和OPENGL的支持下，通過巨洋研發的高速視頻采集模塊，實現了最多16路視頻信號和2路RGB信號（標配）同時任意疊加顯示功能，很好地滿足了日益增長的信息需求和追求高清晰圖像色彩的需求。

    巨洋16路視頻疊加處理器單屏幕分辨率從800X600到1920X1200任意可調，支技16：9的高清顯示效果。獨有的高速視頻采集模塊技術，支持DirectX硬件加速和64bit操作系統，可根據客戶需要進行設備的擴展。降低CPU占用，滿負荷CPU占用率僅為16%. 最大限度的加快了視頻信號傳送速度。同時支持主流PAL、NTSC、SECAM國際電視信號制式。

    巨洋16路視頻疊加處理器可實現本地播放1080P高清，色彩表現力更強，技術手段更先進。作為系統的中樞，巨洋16路視頻疊加處理器的使用范圍更加廣泛，選擇性更多，為客戶帶來便捷的多路信號整合和智能的圖像集中操控。它的推出填補了國內高性能處理器領域的空白，它以同樣的價位，為用戶提供了最全面，兼容性、智能性更強的產品技術，使其性能及性價比遠遠高于同行業其他多屏圖像處理器產品技術。

    巨洋多屏圖像處理器系列產品以出色的圖像控制及色彩表現能力，以及突出的穩定性，為控制室顯示墻解決方案提供全面保障，如今已在中國市場的電信、電力、航空、交通、金融等多行業中獲得廣泛應用，為國內的高端多屏顯示需求提供了卓越的顯示方案。

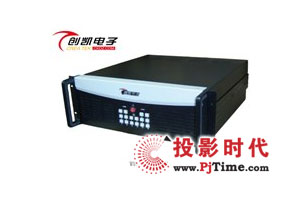

創凱CK4M-H3擴幅高分信號融合圖像控制器

    CK4M-H3擴幅高分信號融合圖像控制器是創凱電子針對高端仿真信號推出的一款新型高端圖像處理設備，這款產品可以支持5120×768/60Hz無縫融合效果，并支持仿真室和操作臺同步播出，同時有信號值機功能，支持不同拼接融合單位的同信源顯示。并支持多種不同分辨率的信號同時輸入環境演示，任意位置開窗，任意縮放，信號輸出無延時，無撕裂，畫面畫質高保真，有很強的沉浸感，是專業的仿真系統的圖象圖形處理器。

    CK4M-H3的卷軸式分幀擴幅技術，采用同一信號源不同幀頻同時輸出，把同一個信號按照異步同時輸出的方式，達到畫面擴幅的效果，這樣觀眾就可以看到更多的圖像內容，好像一副卷軸逐漸被拉開，從而讓普通分辨率攝錄制做的信號也可以完成5K分辨率的輸出效果。

    CK4M-H3內置多畫面圖形拼接處理器和融合帶生成裝置，集視頻多窗口處理技術和邊緣融合技術為一體，在一臺控制器上完美實現視頻多窗顯示、邊緣融合、色差校正、多路信號源選擇、輸入信號自動調整和預存場景自由調用等功能。

    CK4M-H3系列融合器可以支持多路不同的信號輸入，能實現多路信號的開窗口顯示、窗口任意漫游、窗口大小任意縮放、視頻與計算信號的任意疊加等功能。

    CK4M-H3系列邊緣融合處理器具備了圖像融合所需的所有處理功能。主要包括融合帶的自動生成、融合邊帶的特性處理、相鄰投影設備的色差匹配等功能。

    CK4M-H3系列邊緣融合處理器支持各種標準或用戶自定義信號的識別和處理，和板卡式處理器不同，它能自動對輸入信號進行位置的精確校準、能自動對模擬輸入信號的相位進行精確調節，能自動記住不同輸入信號的特征，保證在調整過的輸入信號再次出現時能自動套用預存的參數。

    CK4M-H3系列邊緣融合處理器支持任意規模的輸入和輸出，可根據需要自由配置。對所有的信號自動識別并按用戶要求對各信號進行視窗大小、顯示位置、圖像比例等方面的調整和變換，最終轉換為DVI-I輸出。

    CK4M-H3系列拼接器，采用純硬件設計，不需要操作系統支持，解決了軟件版本問題，系統漏洞，病毒入侵，系統崩潰等問題。而且永不死機，操作簡單。上電即可工作，啟動時間小于5秒鐘，穩定性高。動態圖象自然流暢、清晰艷麗,成本低。

系統連接示意圖

特點介紹

一、支持5K的輸入分辨率信號，寬幅仿真專用,自帶值機功能。

CK4M-H3擴幅高分信號融合圖像控制器，支持5120×768/60Hz的圖像輸入，是專業的視覺仿真系統的圖像處理設備，在保證專業仿真信號的輸入的前提下，可以支持任意路的信號輸出，圖像的主次位置可以任意設定，并支持任意區域的放大效果。并有值機功能，可以讓仿真室和監控室同步顯示。以方便操作室更換內容。

二、卷軸式分幀擴幅技術

CK4M-H3通過獨有的分幀擴幅技術，可以是一個普通的4：3，16：9的信號擴幅輸出，通過不同輸出的異步同時輸出，控制圖像幀頻的錯位時差，完成對于普通信號的擴幅，成為20：3的擴幅信號，無變形，無扭曲。

三、全真色彩還原

CK4M-H3，完全支持32位輸出色彩，全數字的內部通路，減少了AD/DC的轉化過程對于圖像信號的失真損失，保證了原色原彩的圖像輸出效果，多通道輸出的色彩一致性得到了保證，減少了調整色彩的后期工作。

四、視窗矢量放大

CK4M-H3的ApplicationPro.exe專用控制軟件，采用圖形化的界面，可以通過對于視窗圖形的任意縮放，完成對于畫面內容的放大縮小的控制，并不會局限于比例，大小。多路信號可以任意選擇大小。

五、融合帶自動羽化，像素級微調

CK4M-H3采用自動融合帶羽化的技術，可以自設定融合帶寬度然后完成融合帶羽化，減少了調試圖像融合器的時間，并且可以對于融合帶的寬度進行像素級的調節。

六、純硬件模塊化配置

完全的純硬件模塊化配置，可以通過增加輸入輸出模塊板卡的形式來完成圖像控制器的硬件升級，軟件只需修改配置即可完成對于控制器的操作。整機的可擴展性可滿足不同的配置要求。

七、無縫兼容各種混合信號

CK4M-H2在兼容高清數字輸入信號的同時，而且可以接駁入多種VGA，AV信號輸入，可以支持硬盤錄像機，視頻監控頭，普通PC，監控信號，DVD等不同的視頻接口，同時也兼容NTCS和PAL制式

八、圖像畫質色彩提升

CK4M-H3內置的強大的圖像畫質增強的功能，對于信號源暗淡的圖像，可以通過調節色彩配置，以提升圖像的質量，并可自動保存單窗口的圖像設置，多路不同的信號可以支持不同的色彩配置。

型號系列		CK4M-H3
輸入信號	DVI信號	DVI-I借口兼容數字模擬信號同時輸入，分辨率可支持5120×768/60Hz的仿真專用信號，并支持常見分辨率XGA，SXGA，SXGA+，UGA，1080P，WUGA輸入
	VGA信號	4路VGA信號，支持現有的主流分辨率，以及特制圖形工作站的信號
	視頻信號	4路復合視頻信號輸入 ，支持N制和PAL制，可定做S-video和ypbr等分量信號的 輸入。
輸出信號		DVI-I接口輸出，VGA接口輸出。分辨率支持XGA，SXGA，SXGA+，UGA，1080P，刷新率均支持60Hz。
操作方式		標準RS232端口（隨機提供系統控制調試軟件），遙控器，快捷調用按鍵面板，可支持網絡端口控制
系統控制軟件		隨機配送ApplicationPro.exe專用控制軟件
功耗		15W/路
供電		180-240VAC, 50Hz
工作溫度		0-40攝氏度
工作濕度		15-85%
機箱規格		4U標準機箱
機箱尺寸		431×264×530（mm）
重量		大約20KG

博睿聯創 Brillview BR-VP6000

    北京博睿聯創科技發展有限公司通過所掌握的國際領先的信息技術，為合作伙伴在音視頻矩陣切換、VGA畫面分割、大屏幕拼接控制、VGA光傳輸等視音頻領域提供極具創新性的一流產品和設計。該公司推出的BR-VP6000融合處理器已完全達到目前使用廣泛的國外的拚接融合一體化處理設備的技術水平。

    Brillview/BR-VP6000 系列邊緣融合處理器是在 BR-VP2000硬件拼 接控制器的基礎上研發的新一代，高性能邊緣融合處理設備。它集視頻多窗口處理技術和邊緣融合技術為一體，在一臺控制器上完美實現視頻多窗顯示、邊緣融合、色差校正、多路信號源選擇、無縫切換、輸入信號自動調整和預存場景自由調用等功能。

    BR-VP6000 系列邊緣融合處理器保留BR-VP2000 拼接控制器的所有功能，它本身就是一臺功能完備的拼接控制器，能實現多路信號的開窗口顯示、窗口任意漫游、窗口大小任意縮放、視頻與計算信號的任意疊加的等功能。

    BR-VP6000 系列邊緣融合處理器具備了圖像融合所需的所有處理功能。主要包括融合區域的數據復制、融合邊帶的特性處理、相鄰投影設備的色差匹配等功能。

    BR-VP6000 系列邊緣融合處理器支持各種標準或用戶自定義信號的識別和處理，和板卡式處理器不同，它能自動對輸入信號進行位置的精確校準、能自動對模擬輸入信號的相位進行精確調節，能自動記住不同輸入信號的特征，保證在調整過的輸入信號再次出現時能自動套用預存的參數。

    BR-VP6000 系列邊緣融合處理器支持任意規模的輸入和輸出，可根據需要自由配置。
    BR-VP6000 系列邊緣融合處理器已完全達到目前使用廣泛的國外的拚接融合一體化處理設備的技術水平。

博睿聯創BR-VP6000 系列軟邊融合控制器 技術參數

    融合區域
        融合區域大小  5％－100％
        邊帶處理特性  伽馬模式或自定義
        色差校正   1％－50％，可自定義
    RGB輸入
        輸入接口  HD15或RGBHV  5BNC
        同步模式  HV獨立同步或綠同步
        像素時鐘  25－275MHz
        分辨率   標準640x480 至 1920x1080，非標信號任意
        色彩深度  24bit、像素
        縮放和顯示    縮放比例0.3—100
    視頻輸入
        輸入格式  NTSC、PAL或SECAM
        識別方式  自動識別
        縮放和顯示    縮放比例0.3—100
    輸出
        輸出接口     模擬VGA（HD15適配器） 或 數字DVI（DVI－D接口）
        輸出格式      模擬和數字信號同時輸出
        輸出分辨率  1024x768 至 1600x1200
        輸出刷新頻率 60Hz
        色彩深度  24bit/像素
        控制端口 RS232
         RJ45(TCP/IP模塊)
    電氣特性
        輸入電壓  100-240V，自動調節
        行頻   50－60Hz
        功耗   50W
    機箱
        尺寸  4“ x 19 ”x10“ （ H x W x D）
        重量  20Kg

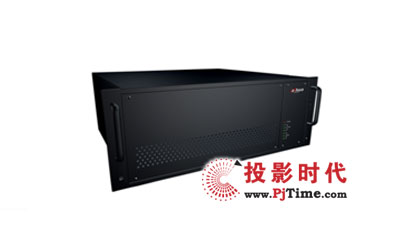

大華DH-EDS2000系列圖形圖像工作站

    浙江大華技術股份有限公司 圖形圖像事業部 推出的嵌入式大屏幕控制器產品DH-EDS2000，該產品即可通可軟件對大屏幕效果顯示進行調節，又可通過人工手工方式對投影機的幾何失真進行校正。

    產品介紹

• 幾何校正

    通過融合軟件控制投影機在屏幕上投影NxN點陣，然后控制數碼照相機采集點陣信息，經過算法處理以后對投影機的幾何失真進行校正，保證多臺投影機的重疊區域畫面一致。另外還可以通過手工方式對投影機的幾何失真進行校正。

• 邊緣融合

    該功能負責對重疊區域的圖像亮度逐漸調低，使整幅畫面的亮度一致。

• 多畫面拼接

    用于在顯示大屏的任意位置開多個顯示窗口，所有窗口可任意移動、排列、疊加、無級縮放、全屏漫游；在帶寬資源充足的情況下，顯示的窗口數量不受限制，每一個窗口可以顯示任意一路輸入信號

• 邊緣拼接校正

    通過軟件對DLP及其它拼接單元的接縫進行校正，以保證顯示畫面的顯示比例及視覺效果，校正由接縫引入為畫面變形校高整體為觀察性。

• 網絡DVR解碼

    通過網絡連接到DVR，把DVR上的實時視頻顯示在大屏上，允許用戶在控制軟件上進行云臺控制，增加、刪除監視通道，設置DVR的訪問參數，如IP地址、端口號以及密碼等參數

• 云臺控制

    通過RS485接口對連接到本設備的攝像頭進行控制，包括上下左右轉向、變焦、燈光控制等，支持不同的云臺控制協議，允許用戶在控制軟件配置云臺控制參數，如協議名稱、通訊的參數（波特率，數據位、停止位等）允許用戶控制連接到網絡DVR指定協議的云臺。

• 信號輸出

    支持DVI/VGA信號輸出，輸出分辨率包括1024x768、1280x1024、1400x1050、1600x1200等，DVI/VGA信號輸出自適應，用戶可以通過控制軟件設置信號輸出的分辨率，輸出刷新率大于60HZ

• VGA信號

    主要用于連接計算機輸出的模擬VGA信號，支持各種標準VGA信號，最高支持實時UXGA（1600×1200）格式的信號，對所有的VGA信號自動識別水平位置，垂直位置，圖像大小等參數，對于非標準的VGA信號，允許用戶通過控制軟件進行調整，圖像采集幀率大于25幀/秒

• DVI/HDMI信號

    用于連接計算機輸出的DVI信號或者高清設備輸入的HDMI信號，支持DVI 1.0標準，HDMI 1.1標準，支持各種不同分辨率信號，最高支持1080p，自動識別信號的有效數據，不需要人工干預，支持對隔行掃描信號進行解交錯處理，圖像采集幀率大于25幀/秒

• YPbPr/RGB信號

    模擬分量信號輸入，可以連接高清攝像頭的輸入信號(YPbPr)或者RGB矩陣過來的RGB信號（同步信號在G分量上輸入），自動識別信號類型及其格式，允許用戶通過控制軟件調整信號的水平、垂直位置偏移以及圖像大小，支持對隔行掃描信號進行解交錯處理，圖像采集幀率大于25幀/秒

• 模擬視頻信號

    連接模擬視頻，比如監控中用的攝像頭，自動識別PAL/NTSC制式，允許用戶調整信號的亮度、對比度等參數，自動解交錯處理。

• 串口控制

    允許用戶使用其它設備通過串口線與本設備進行連接，對本設備進行控制，比如切換顯示模式、切換窗口、信號放大縮小等操作，用戶可以通過控制軟件設置串口的參數（波特率、數據位、停止位）支持串口服務器。

• 網絡控制

    在普通電腦上安裝本設備專用的軟件，通過網絡與設備連接，對本設備進行控制，除完成日常操作以外，還可以對設備的運行參數進行設置，比如設置云臺控制協議、增加網絡DVR設備等

• 畫面輪巡

    通過控制軟件設定畫面輪巡參數（顯示窗口、輸入通道、輪巡間隔時間等），設備按照參數對窗口中顯示的內容進行切換

• 系統信息

    用于在控制軟件端返會設備的版本號、序列號、輸入輸出通道等信息

• 系統日志

    用于在控制軟件端閱讀系統日志，了解系統運行狀態

• 系統升級

    支持通過本地USB設備、網絡進行升級，支持對系統固件、開機畫面、云臺控制協議等單獨升級

• 可維護性

    產品設計遵循系列化、標準化、模塊化和兼容性的原則具有一定的自檢功能，兼容現有軟件系統，對現有的設施和設備不會產生影響。

偉景行FreeMedia內置邊緣融合機

偉景行FreeMedia多通道數字播放機

　　偉景行FreeMedia是一款內置邊緣融合和幾何校正功能的多通道數字播放機。它能在媒體播放時利用偉景行獨有的專利技術，同時完成邊緣融合和幾何校正的工作，而且所有工作都在數字狀態下完成，無需進行數模轉換。因此，FreeMedia的視頻播放有更好的畫質和更完美的拼接效果。

    偉景行FreeMedia系列數字媒體多功能播放機能夠支持DVD、avi、Mpeg等標準視頻文件的實時播放，部分型號更能支持Microsoft Office等通用軟件的實時處理和顯示。

    所有FreeMedia系列數字媒體播放機均支持立體信號的完美播放。

偉景行FreeMedia多通道數字播放機 產品特色

　　SameFrameTM多通道精確同步技術

    多通道無縫拼接不僅僅需要融合和幾何校正，還需要讓多通道的內容同步，這樣才不會出現畫面撕裂現象。SameFrame技術使得FreeMedia系列多通道數字播放系統得到精準的同步視覺效果。

　　任意曲面投影幾何校正技術

    AccuPixels技術支持用戶自定義投射曲面的實際形狀，從而使得圖像中的每個像素都能被投射到正確的位置，從而精確控制畫面的視覺效果。

　　更好的邊緣融合技術

    FreeEdge專利技術允許用戶對投影重合區的圖像進行RGB獨立的亮度控制以及伽瑪校正，徹底消除亮帶，獲得最佳的圖像融合效果。

　　“零延遲”同步處理能力

    采用偉景行FlashPassTM專利處理技術，使得信號處理達到幾乎“零”延遲的性能，特別適合專業的虛擬仿真應用。

　　通用軟件的實時運行和顯示

　  由于擁有專利的FreeDeskTM技術，FreeMedia E+和C+系統可以將播放機的PC桌面經過邊緣融合幾何校正投影出來。和EdgeGen技術一樣，FreeDesk技術使得普通的Windows應用程序可以直接使用多通道無縫拼接投影系統。

　　邊緣處理和信號播放同步處理

    由于自帶邊緣融合和幾何糾正處理模塊，無需另外采購邊緣融合幾何糾正器，安裝簡單，節省成本。而且，由于兩個環節同步處理，信號播放幾乎無延遲。

　　更廣的應用范圍

    由于支持DVD、avi、Mpeg等通用數字媒體的多通道實時播放，無需預處理，甚至可以直接播放Microsoft Office等通用軟件（部分型號），不但節省演示內容的準備時間，而且極大的擴展了系統的使用范圍

創視數碼 PowerSoftedge邊緣融合器

　　創視數碼 PowerSoftedge邊緣融合器系統基于挪威3DP多通道數字圖象處理核心技術，是最新的融合帶生成控制器，使用該控制器系統可以實現真正無縫統一的大畫面顯示。

　　產品特點：

　　1.內置邊緣融合及幾何校正

　　內置邊緣融合和幾何校正控制系統，可以將多路視頻、RGB 或者來自網絡圖像信號，組成一個連續的無縫的拼接的畫面，帶來完美的視覺效果。

　　2、多通道精確同步技術

　　多通道無縫拼接不僅僅需要融合和幾何校正，還需要讓多通道的內容同步，這樣才不會出現畫面撕裂現象。

　　3、純硬件實現，高穩定性，低延遲

　　由于自帶邊緣融合、幾何糾正及視頻處理模塊，無需占用CPU和系統資 源，因此兩個環節同步處理，信號播放無延遲。

　　4、支持多畫面顯示

　　支持強大的多畫面圖像處理與顯示能力，支持多達16路視頻信號、16路RGB信號、背景圖像同屏顯示。所有信號可以按照窗口方式任意大小、任意位置顯示�？勺杂梢苿�、任意縮放、任意疊加顯示。顯示模式可以保存，隨時調取。

　　5、支持拼接的跨屏、快速拖動、疊加顯示、多種顯示；

　　支持各種信號跨屏顯示、快速拖動、疊加顯示、融合區顯示正常，沒有拖尾和延遲的現象產生。支持背景圖像選擇，也可以將采集信號全屏作為背景，可以任意控制窗口的隱藏顯示。

　　6、強大的處理能力；

　　PowerSoftedge融合器能對每融合通道做幾何，色度，亮度的獨立矯正。能實現融合通道任意邊的消影，及同時四條邊的消影。全實時的反應時間。

　　技術指標

• 最大分辨率：1280*1024；
• 最大刷新率：60HZ；
• 最大分辨率下的最大刷新率：60HZ；
• 輸入信號：信號格式：模擬RGB或DVI-D(RGBHV,RGBS,RGSB)
             信號接口：DVI-I；
• 輸出信號：信號格式：模擬RGB或DVI-D（RGBHV）
             信號接口：DVI-I；
• 處理反映時間：最高3幀；
• 非線性幾何校正：數字化圖像重新采樣；
• 邊緣融合：所有角度都是數字化；
• 顏色平衡：數字化；
• 基色校正：3*3矩陣原始顏色較準達到優化顏色匹配；
• 伽瑪校正：數字化；
• 縮放比例：圖像縮放沒有額外的延遲時間；

　　應用范圍

　　過程控制無縫大屏幕顯示系統

　　指揮控制顯示系統

　　會議室無縫顯示系統

　　展覽和其場合的無縫顯示系統

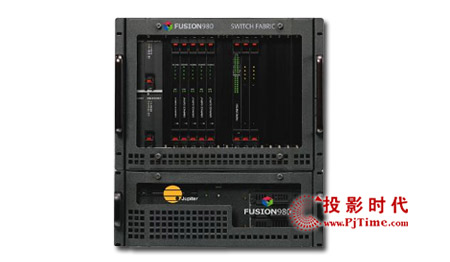

Jupiter Fusion 980

   Fusion 980 顯示墻控制器是Jupiter公司針對要求24/7工作環境的高端用戶的最終解決方案，它提供完美的視覺效果、靈活的操作和無可挑剔的配置。 Fusion 980 適用于網絡操作中心(NOC)、公共控制中心、智能交通管理中心、處理中心、民用或軍事監視系統、呼叫中心、金融管理中心、視頻會議室等。Fusion 980 顯示墻控制器可以結合所有可視的數據源以可移動、可縮放的窗口的形式在虛擬墻上顯示出來，顯示設備包括：監視器、LCD、等離子屏、投影機、背投系統等，信號源包括本機應用、網絡應用以及直接的視頻和RGB輸入。所有的信號源都由直觀和協調的軟件界面提供完整的控制。

    Fusion 980 的核心是極具藝術創想的底板系統交換架構。傳統的總線結構，例如PCI總線，資源被所有的外圍連接所分享，從而使控制室環境下的大量的數據和圖像傳輸受到制約。 Fusion 980 的底板系統交換架構為它15個外圍插槽每個都提供高達4Gb/s 的傳送帶寬。外圍的板卡通過Fusion 980底板連接到擁有極高帶寬的交換架構卡上，從而確保數據通過最佳的路徑傳輸，提供快速優質的畫面。通過增加可選的串行開關卡，數據帶寬可提高到令人驚訝的每槽8Gb/s ，不管顯示墻的尺寸大小都能保證RGB、圖形和視頻的快速和流暢并確保系統連續工作。

   主要特點 ：

• 雙INTEL XEON 2.8G 處理器
• 4GB/S 帶寬底板系統交換架構
• 32路復合視頻和16路S-VIDEO 輸入
• WINDOWS XP 專業版
• CONTROLPOINT軟件
• 高達 3GB 的 PC2100 DDR 內存
• 多達 80 路輸出顯示通道
• 多達 32 路RGB輸入通道
• 多達 3 SCSI 硬件驅動，支持 RAID 0,1, 5
• 主要部件為熱插拔, 包括:SCSI 硬盤、電源、風扇、顯示卡、轉換卡、RGB輸入卡

Fusion 980 實現了最大程度的可靠性和靈活性，它具備以下功能：

• 可靠性高
      所有 Jupiter Fusion 980 圖形卡和 RGB 輸入卡全可熱交換，使 MTTR（平均修復時間）最短，MTBF（平均故障間隔時間）最長。 所有熱交換組件都可在機箱內從設備前端卸裝，僅需小螺絲刀拆卸更換。所有配線都連接到機箱后部，在機箱內不受干擾。從內部對系統參數（如核心溫度和CPU溫度，風扇速度和電源電壓）進行連續監控，可提供有關系統狀態的及時反饋。
• 視頻輸入
      Jupiter Fusion 980 系統的標準配置有 32 個合成BNC輸入和 16 個 S-Video微型DIN 輸入。集成矩陣開關能將任意輸入頻道轉到任意的輸出窗口，簡化了配置。象其它任何應用程序窗口一樣，包含視頻輸入的窗口能夠移動、縮放或縮小成圖標，使 Fusion 980 非常靈活且簡單易用。
• RGB 輸入
      可以添加多達8個 RGB 輸入卡，以提供最多32個HD15輸入端口和32個RGB處理器，將來自其它計算機資源如膝上型電腦、未聯網的臺式機和舊系統中的圖像顯示在顯示墻上。每個RGB輸入卡有四個HD15輸入端口，每個RGB處理器與顯示墻上的一個輸出窗口對應。象任何其它應用程序窗口一樣，可以方便地移動縮放RGB窗口。軟件自動識別進入的RGB信號，然后與現有的VESA標準顯示格式關聯，從而保證RGB圖象質量。
• 靈活的界面
      Jupiter Fusion 980 結合了強大的視頻和 RGB 輸入功能，運行Windows XP 或Microsoft Windows 2000，能與大多數 Windows 應用程序兼容。能夠從 AMX 和 Crestron 連接到觸摸屏設備；以及訪問企業網應用程序的聯網功能。
      ControlPoint 軟件是 Jupiter Fusion 980 活動的中心，管理 RGB 和視頻窗口的布局和顯示，監測系統狀態，并提供開放的 API 以及串行協議和 TCP/IP 協議來定制操作，以滿足特定客戶需要。ControlPoint 為創建 RGB 和視頻窗口提供了一致、直觀的圖形用戶界面，能夠互動地將它們放置在桌面上、保存以及恢復窗口布局。該軟件還提供多用戶通過網絡同時與顯示屏幕互動交流的功能。管理員可定義個人或小組的訪問權限。 附帶的 RemoteCursor 軟件允許使用用戶的鍵盤和鼠標，通過網絡方便、直接地操控顯示墻內容。


VTRON Digicom Ark1200系列多屏處理器

    VTRON Digicom Ark1200系列多屏處理器，是顯示速度最快的多屏圖像處理器。此系列多屏處理器集高安全性、高穩定性、高圖像處理于一身，采用全硬件數字化信號傳輸處理架構設計。其中重要的實現目標之一，是滿足拼接墻系統用戶所渴望的電腦輸出圖像在拼接墻上完全“實時”顯示功能。這個功能的實現，意味著用戶業務系統運行時產生的大量業務狀態圖文信息，可通過各個與業務連接運行的電腦傳入拼接墻系統上實時同步地顯示，這對于用戶來說極為重要。

    由顯示業界組成的數位顯示工作小組（Digital Display Working Group,DDWG）制定的DVI標準，規定傳送未壓縮的數字電腦圖像信息，數據通道帶寬必須滿足3.96 Gbit/s以上的信息傳輸量。Digicom Ark1200系列多屏處理器的數據傳輸總線帶寬達160Gbit/s.，采用全交叉調度架構高速數據傳輸技術，為每路輸入信號動態分配帶寬達5Gbit/s的點對點專線數據傳輸通道，并使用最小化轉移差動訊號（Transition Minimized Differential Signaling，TMDS）技術來確保高速串行資料傳送的穩定性，每個像素資料量為24位元，確保處理器的每路電腦輸入信號能在拼接墻上以24位色深真彩圖像，無壓縮高保真實時顯示，很好地滿足了用戶需求。

    Digicom Ark1200系列多屏處理器能支持驅動32個顯示單元拼接成超高分辨率無縫單一邏輯屏；支持共32路數字\模擬RGB電腦信號、視頻信號、IP視頻信號同時接入實時顯示。所有輸入信號可任意位置、任意大小縮放和疊加顯示。在結構上，Ark1200系列處理器采用模塊化硬件結構設計，所有信號接入板卡（包括電腦RGB、視頻、IP視頻）以及圖形輸出板卡和系統控制板卡等均支持熱交換，實現系統保持運行狀態下快速修復。保證系統24/7全天候連續不間斷運行。

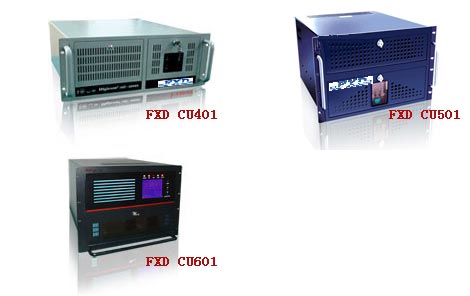

豐信達FXD多屏拼接處理器

    豐信達FXD多屏拼接處理器支持強大的多畫面圖像處理與顯示能力，一個顯示單元可支持多達 32 路視頻信號、8路 RGB 信號同時顯示。所有信號可按窗口方式任意大小、任意位置顯示�？勺杂梢苿印⑷我饪s放、任意疊加顯示。當一個顯示單元同時顯示32路視頻信號時，其每路視頻顯示速度仍可達到30fps。因此，在一些特定的應用場合，由 FXD 顯示墻控制器配合大尺寸顯示設備，可為用戶提供更低的投資成本、真正無縫多畫面圖像顯示、更出色的整屏均勻性與一致性、更低的耗材與維護成本、更高的系統穩定性。



    豐信達FXD多屏拼接處理器支持多臺顯示設備拼接的跨屏、高分辨率、疊加顯示

    FXD 顯示墻控制器 的優越性能使它能夠驅動多達52個顯示設備成一個 M*N 的高分辨率單一邏輯顯示屏， 該邏輯屏的總分辨率等于所有顯示設備單元分辨率的總和。并且具有overlap功能，可生成公共像素，配合投影單元做邊緣融合或對大尺寸DLP進行像素調整。 在整個拼接屏上， 各種活動視頻、 RGB 信號和來自網絡的計算機桌面和窗口等各種類型的圖像信號可在高分辨率單一邏輯屏上以窗口方式任意大小、任意位置顯示，并可以自由移動、任意縮放、任意疊加顯示 ，投影機之間不再有邊界阻隔。

    豐信達FXD多屏拼接處理器具有強大的信號處理能力

    FXD 顯示墻控制器 可選配支持多達 32 路 RGB 信號、 160 路視頻信號、 4 路網絡信號同時開窗顯示，支持任意位置、任意大小開窗、任意跨屏開窗、任意共屏、疊加開窗，各顯示窗口可任意放大縮小。支持全制式視頻信號輸入。兼容 PAL\NTSC\SECAM 制式。支持網絡多網段抓屏，遵循 TCP/IP 協議，支持 IEEE802.3u 快速以太網標準和 IEEE802.3 以太網標準。千兆網口，使網絡信號處理速度更快。

    高可靠性

    良好的散熱設計 ： FXD 顯示墻控制器 配置有專用冷卻系統， 系統可對風扇進行主動式轉速控制和故障探測；通過專業的機箱氣流通路設計，有效控制機箱內溫度穩定，確保系統穩定運行。系統具有自動電源故障報警、自動風扇故障報警、溫度感應報警等功能。

    靈活的控制功能

    支持遠程控制： 支持本地控制，同時也支持遠程控制。提供網絡訪問和遠程控制功能，任何與 FXD 顯示墻控制器聯網的計算機都可以通過網絡傳輸指令作為遠程控制臺或控制 PC 使用，利用它的鍵盤和鼠標就能夠對投影墻進行實時遠程控制，大大增強了系統控制的靈活性

    系統擴展能力

    采用開放式結構設計，基于標準工業計算機結構，便于系統軟、硬件升級， 擴展性能非常靈活。其處理器可選 Intel Dual Xeon 系列，內存可擴展為 8GB，主板含有多條64-bit 66Mhz PCI-X總線， 具有強大的擴充能力。

展視SMV系列多屏拼接控制器

展視科技SMV系列大屏幕多屏拼接控制器

    展視SMV系列拼接控制器透過獨立的子網絡及串行連線，可操控所有系統中的組件。并通過與本地網絡連線，可處理來自本地網絡的訊號。其操作平臺為 Windows XP， 操控界面為SMV開發的大屏幕多屏拼接系統控制軟件。SMV大屏幕多屏拼接控制器采用高效能PC結構及Pentium4圖像處理CPU以確保圖像信號之穩定性。

　　SMV系列對于網絡的物理拓樸結構無任何特定要求，其網絡傳輸是基于標準的 TCP/IP 協議。SMV具有極強的網絡處理能力，支持多網絡連接，支持標準以太網和快速以太網接口，且可混合使用。通過增加網絡接口，可使SMV方便的連接到多個網絡之中。

產品特點：

    顯示多個窗口，并可實現窗口疊加、縮放和漫游。

    鼠標功能將允許與網絡連接工作站的鼠標在顯示墻上使用。

    可在大屏幕顯示墻上任意開設窗口，窗口的數量不受限止。

    大屏幕顯示墻上顯示的信息為實時信息。

    任意顯示窗口，同時可顯示視頻和 RGB 信號。

    并且SMV系列控制器內還配備獨有的嵌入式智能微觸生物識別系統，展視科技智能微觸生物識別系統采用嵌入式技術突破了傳統指紋識別系統誤判率高，輸入指紋信息時，容易被指模偽裝欺騙，識別速度慢，加密算法不先進等瓶頸，達到使用簡單，反應快速，信息保護安全，必須是生物活體才會自動啟動識別，避免非法入侵的先進水平。

　　SMV系列控制器適合拼接墻使用環境復雜，使用人員眾多，出現不按規定操作，操作系統密碼容易被攻破，或口令人為無意匯露造成人為損壞系統，無法分清責任等現象的廣大用戶使用。

SMV控制功能

    SMV系列控制器可將電子地圖，各類計算機信號，和多路視頻信號顯示在大屏幕拼接墻顯示系統上，并可根據用戶需要擴展信號輸入數量。多屏拼接處理器提供顯示墻幾何調整信號和彩色調整信號，以保證顯示墻的幾何和顏色的一致性。

　　可以輸出從 640x480 到 1600x1200 標準分辨率的圖像，驅動多個大屏幕投影單元，滿足控制中心組合高分辨率和大尺寸顯示的需要。支持每像素 24 位色彩深度。

　　預裝 Windows 2000 Professional，可以應用在需要大容量數據和視頻及多用戶共享的環境中�？稍陲@示大屏幕上移動、任意縮放定位。

　　高性能的大屏幕多屏拼接控制器能夠操作多達32個顯示投影單元，每個投影機的分辨率高達 1600x1200 像素。為滿足指令控制的顯示應用需求及將來設備擴容，并 配有足夠多的輸入選擇。

　　網絡處理能力：將圖像拼接控制器接入網絡系統之中后，圖像拼接控制器所連接的投影機所組成的大屏幕顯示墻，對于用戶來講就是一個超高分辨率的界面。SMV 大屏幕圖像拼接控制器具有極強的網絡處理能力，支持多網絡連接，支持標準以太網和快速以太網接口，（10M/100M/1000M 可兼容）且可混合使用。通過增加網絡接口，可使方便的連接到多個網絡之中。

東平邊緣融合控制器DC6000系列

    東平邊緣融合控制器DC6000系列，可以幫助用戶實現真正的超高分辨率無縫大屏幕顯示，徹底杜絕物理縫隙；專門進行投影顯示無痕邊緣融合處理，構建無縫、連續均勻的大屏幕顯示畫面。

    DC6000系列基于FPGA架構自主研發的DC6000系列數字圖像校正引擎成功推出的中國第一臺具有完全自主知識產權的多通道圖像校正融合機，是構建多通道大視場顯示系統的核心設備。

    邊緣融合控制器能對圖形進行單像素幾何校正、自動色彩校正、無痕邊緣融合等綜合處理，構建無縫、連續、均勻的整體畫面，完美實現大視場顯示。DC6000系列適用于各種投影機，配備專用調試軟件，擁有小時級的快捷調試模式，輕松構建包括平面、柱面及球面在內的任意屏幕形狀大市場投影系統。

    DC6000系列邊緣融合控制器不但具備邊緣融合功能，還具備多路輸入源選擇、無縫切換、圖像處理和操作人員控制等功能全部由一臺大屏幕處理器來實現和操作，可滿足支持多窗口顯示的，且以無縫融合寬屏信號為背景的多畫面顯示顯示應用要求。處理器視頻處理包括數據復制，以生成重迭投影區域，以及重疊圖像的邊緣羽化。數據重疊和邊緣羽化的交叉數據幅度可由用戶編程。

實現功能:
    (1)、多個信號輸入
    系統可配置為多個信號源輸入，每個輸入均可在高分辨下被處理。對于多屏安裝，每個信號源輸入安裝使用的屏幕的數量被復制。
    (2)、多個通道輸出
    具有多個標準的DVI A/D 輸出，可支持任何顯示終端。對于每個輸出通道，分辨率最高可支持UXGA(1600x1200)。
    (3)、高級的效果控制
    視窗控制：可以像素精度定義視窗的位置和大小，由此來顯示窗口的輸入。
    數字放大：在每一視窗內，均可對圖像進行所需的縮放。
特效控制：選擇產生奇特形狀的重疊、鏡像效果、陰影三維立體效果、淡入淡出、飛進飛出等。
    Z-次序控制：所疊加的窗口可以動態方式存在，用戶可決定任一窗口放置的前后次序。
    邊緣融合：內置的邊緣融合功能和羽化特性可產生光滑的全景重疊。
    直觀、簡潔的控制軟件：控制軟件通過友好的管理界面，數字化的處理方式，方便用戶進行信號選擇、顯示布局、畫面處理的多種管理功能。

功能特點：
    單像素幾何校正：校正精度為0.1像素，任意屏幕均無變形失真，跨幅文字清晰無錯位
    自動融合帶生成：自動根據通道圖像產生所需的融合區圖像邊帶
    自動色彩平衡：  自動色彩平衡，省力省心，色彩失真低于2％，肉眼無法分辨
    無痕邊緣融合：  圖像融合效果非常完美
    小時級系統調試：主要參數均自動調整，典型系統數小時安裝調試即達完美效果
    兼容各種投影機：廣泛適用于各種檔次、各種品牌的投影機四、主要技術規格：

型號	DPTECH-DC6000	DPTECH-DC6000G
處理通道數	1-5個通道/臺	1-5個通道/臺
色彩質量	24位真彩色	24位真彩色
圖像分辨率	XGA（1024*768） SXGA（1280*1024）	1024*768 1280*1024	1600*1200
圖像幀數	30fps以上	60fps	45fps
圖像輸入接口	DVI-I（接收圖形工作站輸出的數字DVI或模擬VGA信號）
圖像輸出接口	DVI-I（以數字DVI或模擬VGA信號輸出到投影機）
網絡接口	RJ45接口（10M/100M/1000M自適應）
控制軟件	遠程窗口界面，可方便地調節、保存配置

睿聯嘉業 3D環幕儀

    北京睿聯嘉業科技有限公司主要從事圖形多屏顯示方案以及多通道投影融合視頻的研發和市場推廣業務。公司核心業務有三屏顯示方案、別墅3D電影設備、邊緣融合、大屏拼接和網吧增值服務系統，并有著豐富的增值經驗和專業的技術隊伍。

    睿聯嘉業提供的可以支持三屏輸出的，最高分辨率可達3840*1024的“3D環幕儀”，是一款外置的自身帶有3D圖像處理功能的圖形處理器。有了它只需要簡單的硬件連接就可以實現3臺顯示器均以最高可達到1280*1024分辨率的輸出的效果。

   “3D環幕儀Ⅱ代”采用了底部固定防盜設計，并且采取了全方位的空氣動力學散熱設計和使用高性能風扇雙重散熱設計，更加適應網吧的惡劣使用環境；另外，其全新的內部顯示系統優化設計讓“3D環幕儀Ⅱ代”工作速度更快、更穩定。

    目前，3D環幕儀已經成功的通過行業領域的專業測試并應用于社會生產生活的各個部門。針對網吧客戶，“3D環幕儀”可以用來打3屏游戲，目前支持的3屏游戲有200款左右；針對設計行業，3D環幕儀可以通過設置，實現3個屏幕同時顯示不同窗口，讓設計圖，結構圖，效果圖同時呈現在設計者的面前。在工程施工設計，軟件設計，圖像視頻設計與開發部門同樣都在用環幕儀；在金融領域，環幕儀的應用范圍更大，大到微軟總部，證券公司，小到個人上網，公司辦公，環幕儀都可以發揮它的高效特色。

賽麗 eLan 網絡多屏拼接控制器

賽麗 eLan 網絡多屏拼接控制器

 　 賽麗eLan 控制器的結構配置采用最新的 Intel 處理器和專用的 PCI 總線技術。模塊化結構設計，很方便以后的升級擴展。

 　 基于 Windows2000/XP 操作系統和最新的 CPU 處理器（根據當前市場發布的最新 CPU ），配置標準的網絡接口，支持 Windows 網絡和 Unix/Linux 網絡的連接，能同時顯示 Windows 網絡信息和 Unix/Linux 網絡信息，并能夠保證多路網絡計算機工作站的圖形窗口在大屏上同時顯示。

 　 多屏拼接控制器能夠同時輸入并顯示視頻信號、 RGB 信號和網絡計算機信號，所有信號都可以開窗顯示在任意位置、任意縮放、漫游。

 　 控制器提供 16 路視頻輸入接口（標準），支持全制式（ PAL 、 NTSC 、 SECAM ）實時視頻信號輸入，可實現全實時的視頻畫面顯示，高清晰的畫面顯示質量。

 　 多屏拼接控制器當前配置支持 2 路 RGB 信號輸入顯示（選項，可擴充），最高支持分辨率 1600×1200 ， RGB 信號可任意放大、縮小。

 　 系統提供 Windows 網絡工作站的屏幕顯示共享軟件，在任意工作站上安裝軟件的服務端后，可以實現工作站在大屏幕的共享顯示，并且通過網絡共享顯示，用大屏幕控制器的鼠標和鍵盤可以對工作站進行協同操作。

 　 控制器支持網絡分控和多用戶操作，用戶既可用單一的鼠標或鍵盤對投影機進行操作，通過軟件設置操作員也可以利用各自工作站的鼠標、鍵盤控制大屏幕系統，進行各項的遠程操作，實現交互式的遠程控制。

 　 網絡上的計算機圖形窗口可跨屏、拖拽、移動、縮放、在屏幕拼接處自動處理光標。

 　 具有 2 路網絡接口（ 2×10/100M ，標準配置），支持 TCP/IP 、 X11 、 X-Windows 等所有標準的網絡協議，可同時連接屬于不同網段的網絡，增強了系統可靠性。

　　系統具有多個 PCI 插槽，可以方便系統的擴充。用于插入網卡擴展網絡接口或插入專用圖像處理卡擴展 RGB 輸出通道數量。

　　備份電源系統（ 1 ＋ 1 電源模塊），可支持熱插拔、熱更換，以及高速硬盤系統（ 80G ），提高系統高可靠性。

　　配置冗余風扇，以保證系統工作在合適的溫度范圍內。

　　標準 19” 機箱，可置入標準機柜中。

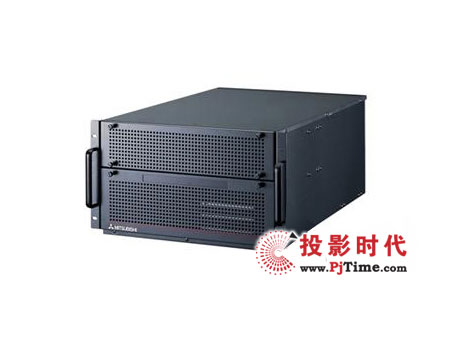

三菱顯示墻控制器 VC-MK3000

    顯示墻多屏拼接控制器VC-MK3000系統是由兩部分組成的，一是顯示計算機基礎畫面和數據的Base Processor部分，用來控制多屏拼接使其形成一個像單屏一樣能顯示高分辨率圖像的邏輯屏幕，二是在屏幕上任意位置可顯示任意大小漫游圖像的(GIP)部分，它是由外部VIDEO信號及RGB信號所形成的影像數據而來的，這兩部分相互聯結形成顯示墻控制器的完整功能。這兩個部分的設計既能提供極其高質量的圖像和視頻性能，又能保證其高速處理性能，還有很強的擴展性。

VC-MK3000多屏拼接控制系統的關鍵特性：

    1.高實時圖像疊加

    可以實時地開窗漫游顯示高畫質圖像，并且刷新率不會有損失，可以更好地表現連貫的動態圖像, 而且無論漫游窗口數量多少以及顯示尺寸大小都可以實時顯示高畫質圖像。即使顯示跨屏漫游圖像也能確保窗口內畫質和分辨率的均一性，并且能確保窗口內動態信號的同步，自然地展現渾然一體的圖像效果。

    原來的顯示墻控制器是采用PCI等基于計算機的總線(BUS)設計，在這種情況下接在存儲器上所有的周邊裝置都可以共享BUS，其結果是控制室的監控環境經常會因為需要對應大量的影像數據或者圖像數據的顯示而漏洞百出，并且刷新率降低，畫質變差等現象也隨之出現。

    VC-MK3000(GIP)擁有輸入傳送帶寬為2.4Gbps的圖像數據專用總線，不和其他裝置共享，確保了輸入通道的帶寬。這個輸入BUS為了顯示漫游圖像，選擇最適合動態的通道，用母板上的超寬帶幅開關連接各個輸出。這個超寬帶幅開關具有同時處理76.8Gbps龐大的輸入數據的能力。采用這個技術，無論顯示墻的大小、RGB顯示和視頻窗口的數量多少以及顯示尺寸大小，都可以實時顯示高畫質圖像，并且刷新率不會有損失。

    2.遠程多鼠標，滾動信息條功能(可選配套軟件功能)

    三菱顯示墻VC—MK3000控制軟件增強功能。它可以向大屏幕發送操作終端的光標，這樣就能在自己的座位上直接操作大屏幕上的窗口。它也可以同時發送多個終端的多個光標，為協調操作提供了條件最后還要介紹獨特的滾動條功能，在操作終端輸入的滾動條文件可以添加滾動等效果，然后再大屏幕上顯示出來。

    3.與三菱顯示墻箱體高度兼容與配合

    三菱VC-MK3000多屏拼接控制系統向您提供使業務形態大為改觀的解決方案，它可以輸入各種各樣的信息，在大屏幕上顯示圖像、文字等信息，把大屏幕從單純的“觀看型大屏幕”轉變成有效利用大屏幕的能夠綜合監控的“操作型大屏幕”。

    4.無限數目的輸入／輸出信號擴展

    通過多個VC—MK3000級聯，實現沒有輸入/輸出信號數目的限制。

華控數字圖像校正融合機系列VIP100/VIP200

    多通道大視場投影顯示系統以其大視場、高臨場感的視覺效果，在虛擬現實、工業控制、戰場指揮等領域得到了越來越廣泛的應用。

    華控軟件公司基于自主研發的icorrectorTM數字圖像校正引擎成功推出的中國第一臺具有完全自主知識產權的合視多通道圖像校正融合機VIP100/VIP200，是構建多通道大視場投影顯示系統的核心設備。

    能對圖形進行單像素幾何校正、自動色彩校正、無痕邊緣融合等綜合處理，構建無縫、連續、均勻的整體畫面，完美實現大視場顯示應用。

    適用于各種投影機，配備合視-CONFIGER調試軟件，擁有小時級的快捷調試模式，輕松構建包括平面、柱面及球面在內的任意屏幕形狀大市場投影系統。

    功能特點：

     單像素幾何校正：校正精度為0.1像素，任意屏幕均無變形失真，跨幅文字清晰無錯位

     自動色彩平衡：自動色彩平衡，省力省心，色彩失真低于2％，肉眼無法分辨

     無痕邊緣融合：圖像融合效果非常完美

     小時級系統調試：主要參數均自動調整，典型系統數小時安裝調試即達完美效果

     兼容各種投影機：廣泛適用于各種檔次、各種品牌的投影機

    應用：

     工程顯示：指揮監控；科研仿真；工業控制。

     訓練模擬：飛行模擬；艦船模擬；車輛模擬。

     商用娛樂：環幕電影；廣告展示；大型游戲。

    技術規格：

型號	合視VIP100	合視VIP200
處理通道數	1-5個通道/臺	1-5個通道/臺
色彩質量	24位真彩色	24位真彩色
圖像分辨率	XGA（1024*768） SXGA（1280*1024）	1024*768 1280*1024	1600*1200
圖像幀數	30fps以上	60fps	45fps
圖像輸入接口	DVI-I（接收圖形工作站輸出的數字DVI或模擬VGA信號）
圖像輸出接口	DVI-I（以數字DVI或模擬VGA信號輸出到投影機）
網絡接口	RJ45接口（10M/100M/1000M自適應）
控制軟件	遠程窗口界面，可方便地調節、保存配置

GQY多屏拼接控制器 IPW5100

GQY 多屏拼接控制器 IPW5100

　　IPW5100多屏拼接控制器采用開放式的模塊結構，可以根據用戶需要進行擴展，最多可以驅動多達32個投影單元，形成一個高分辨率的無縫單一邏輯屏；它能夠驅動各種投影機或監視器，得到高質量的圖形顯示效果，每個顯示通道的分辨率可以從640X480到2048x1536，模擬RGB輸出，顯示色彩深度可以是8、16或32比特。

　　實時RGB輸入
　　IPW5100多屏拼接控制器可以實時開窗顯示多路數字或模擬的RGB輸入信號，輸入信號的分辨率可以從640X480到1600X1200，刷新頻率可以從60Hz到85Hz。RGB窗口可以在邏輯屏上任意移動，放大縮小或相互疊加，并且圖象顯示基本無滯后現象。并且每個單元可以同時顯示9個視頻窗口。窗口和窗口可以9層相互疊加。

　　活動視頻輸入
　　IPW5100多屏拼接控制器可以實時開窗顯示活動視頻輸入信號，視頻信號的制式可以是NTSC/PAL/SECAM等多種制式，每個視頻窗口都可以在邏輯屏上任意移動，跨屏，放大縮小或相互疊加。

　　網絡處理功能
　　IPW5100多屏拼接控制器采用開放式的系統結構，支持TCP/IP網絡協議，可以連接WindowsNT、Linux 和Unix等網絡，同時支持多個10/100M Ethernet網絡連接，允許多個終端同時在處理器上顯示，顯示的分辨率可以任意改變。

ATER第三代AGC系列圖像拼接器

ATER愛特第三代AGC系列圖像拼接器

    ATER愛特第三代AGC系列圖像拼接器基于原有自定義的高性能純硬件嵌入式構架體系的基礎上，融入聚焦放大及視頻倍線優化功能，更加完美實現圖像在顯示系統中的拼接、分割、融合、漫游、疊加，同時為滿足用戶多方面特殊需求提供了解決方案。

    聚焦放大功能，用戶可以選擇圖像中的任意細節進行高速的捕捉和放大，特別適用于移動圖像的瀏覽和抓取，圖像內部的局部定位和變焦處理功能，便于突顯要引起注意的特定區域。

    視頻倍線優化，采用了世界上最優秀的視頻信號優化解決方案，同時內部分配足夠資源對輸入信號進行運動補償、數字降躁等一系列復雜處理，保證對所有視頻實時處理，以及畫面流暢。

    第三代AGC圖像拼接器強大的圖像處理功能，成為指揮調度、監控系統的首選佳品！

    產品特點：

    ATER AGC 系列拼接控制器可以在多個高分辨率顯示設備上顯示多個實時信號窗口。每個窗口均可單獨進行定位、縮放至任意大小、與計算機圖形疊加或與其他窗口重疊。此外，用戶還可以在每幅圖像內進行局部定位和變焦處理。每路輸入信號都可以平穩地進行局部定位和變焦處理來突出要引起注意的特定區域，此外，還可以在屏幕上的任何位置進行縮放和定位。顯示方式不受任何限制，包括分屏、畫中畫和疊加窗口等。

    ATER AGC 系列拼接控制器不僅圖像處理能力和圖像質量極為出色，還集諸多功能于一身，如基于 TCP/IP的控制、設置邊框和標題、高清的背景圖,居于萬年歷的時間觸發控制、智能溫度管理系統等等.

    ATER AGC 系列拼接控制器都基于自定義的高性能體系結構，更新速度更快，顯示也更靈活、更可靠、更安全。全硬件設計，集視頻信號采集和完美優化、實時高分辨率數字圖像處理、二維高階數字濾波等高端圖像處理技術于一身，具有強大的處理能力.完美實現圖像在顯示系統中的拼接、分割、融合、漫游、疊加等功能，可保證在任何條件下實時顯示所有輸入信號，而不會丟失任何幀。

    ATER AGC 系列拼接控制器支持多種視頻輸入模式,包括復合視頻（DVD或攝像頭信號），計算機視頻（電腦信VGA或DVI）等。所有輸入信號源實行自動檢測和識別，并自動判別輸入信號的格式.能支持目前幾乎所有的常見顯示分辨率，支持 1080P 高清數字視頻。控制器提供 RGB/DVI 輸出接口，輸出格式和分辨率可選。 ATER AGC 系列拼接控制器擁有多種控制方式，包括無線觸摸屏、面板按鍵、 紅外遙控、RS232 串口以及以太網遠程控制。

3DP Compact UTM MegaWall

圖象融合帶生成控制器

　  3D perception（簡稱，3DP）是一家挪威股份有限公司,總部位于首都奧斯路西南18公里的Asker。多年來專業為視景仿真、自動化及娛樂行業提供無縫大屏幕投影系統及相關設備的技術開發與研究。

　　3DP公司的擁有其獨特的曲面投影數字幾何校正與圖像邊緣融合技術，該技術可以通過調整色彩平衡和伽瑪值(Gamma)使得兩臺或多臺投影機投射出的圖像無縫地融合拼接在一起，從而使復雜投影環境中的多個彼此相鄰的投影圖像平滑無縫地連接，實現一體化整體顯示圖像。這種獨特的技術既可植入投影機內部或圖像發生器之中，也可以通過獨立的模塊實現。

    Compact UTM MegaWall處理器就是一種通過硬件生成融合帶的解決方案，這種方案的優勢在于無論計算機采用的哪種應用軟件，經過MegaWall處理器處理后均可以生成所需要的融合帶，這樣就排除的軟件限制，變得無所不能。

　　Megawall是一個可將多個輸入圖像信號整合為無縫平面或曲面投影圖像的尖端產品，即使是Windows操作系統、office 辦公軟件、Photoshop、3DMAX或其他各種專業軟件，MegaWall均可以對他們進行融合帶生成的實時處理，將多投影顯示的圖像拼接得天衣無縫，最終產生一幅無縫的完整連續的超高分辨率的大屏幕投影圖像，得以在多通道無縫拼接大屏幕上應用。該系統的輸入、輸出通道數目可無限擴展。

　　Compact UTM Megawall是創新的融合帶生成控制器，使用Megawall可以輕易的構建高分辨率的實時無縫大屏幕拼接系統，此控制器支持屏面幕，柱面幕和球面幕。 3DP這種獨特的技術可以為多種行業提供解決方案，如：控制室高檔會議室、地圖應用、視景仿真、展會展覽展示、國防軍事模擬、能源、金融、工業、房地產、安全、空間領域、電信、交通控制、大型公共場所展覽展示等。

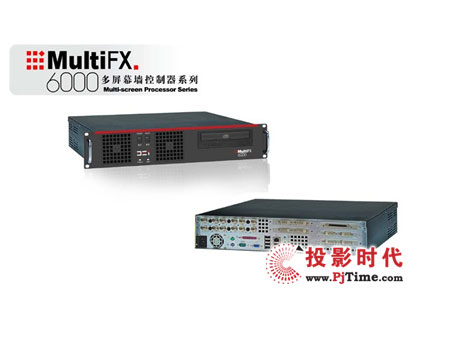

德浩(DET) MultiFX 6000

    德浩(DET) MultiFX 6000是專門針對MPDP等離子拼接顯示系統而研發的多屏圖像處理設備，其產品能與MPDP完美結合。徹底解決了市面上其他品牌處理器與MPDP配合使用時出現的字體、圖像變形和不滿屏等一系列不匹配的問題。

    MultiFX6000的標準配置包括12個集成輸入或6個S-Video輸入，一個200瓦電源和一個可從前端拆卸的風扇過濾器�？梢耘渲枚噙_10個雙通道圖形卡，支持多達20個圖形輸入和多達10個RGB圖形輸入。便于將其它的計算機資源，如筆記本、未聯網的臺式機和舊系統中的圖象顯示在顯示墻上。MultiFX6000可操作多達20個模擬或數字MPDP等離子拼接大屏幕，每個顯示通道的分辨率高達1600x1200像素。

    MultiFX6000結合了視頻和RGB輸入功能，運行WindowsXP, 能與大多數Window應用程序兼容。標準功能包括：UNIX連通性軟件，可連接到UNIX和基于X Window的計算機；能夠從AMX和Crestron連接到觸摸屏設備；以及訪問企業應用程序的聯網功能。

    MultiFX 6000多屏幕墻控制器具有無與倫比的先進功能，可以用于電訊、公共事業、調度及軍事應用。

RGB SuperView多畫面處理器5000模塊

    RGB Spectrum為其SuperView多畫面處理器產品線推出5000模塊，提供多達12窗口的實時性能。SV5000可安裝于緊湊的3RU機箱內，支持24/7運行，是任何要求在監視器或投影機上高保真顯示多個圖像應用的理想選擇。

　　SuperView處理器可使用戶在不必改變頻道的情況下，同時觀看多個畫面。結構預設功能可非常方便的改變屏幕布局，用戶可以自己選擇所要顯示的視窗數，另外還可改變屏幕的優先級，將所需的視窗比例放大。SV5000具有優于PC的定制化、高性能架構，以及更快的更新速度、顯示靈活、耐用且安全，在所有條件下都能確保輸入信號的實時顯示，無任何丟幀。

　　SuperView 5000的可選輸入包括RGB/DVI、模擬視頻和HD-SDI。每一路輸入信號都可以在屏幕上任意縮放、放置和平移，以對重要細節區域進行強調。有多種顯示效果可供選擇，如四分割、并排、畫中畫、窗口重疊等。

    圖形型號分辨率可達到1920×1200，HD輸入信號分辨率可達到1920×1080p。標準視頻輸入可以是復合、分量或S-Video。DVI輸入端包括內置的電纜均衡，可增加線纜長度達50米，無需外部信號延長器。DVI輸出端，500mA的DVI輸出電源可支持pin-powered設備，無需外部電源適配器。SuperView 5000可以通過RS-232
