開博爾F6智能盒子散熱性能為何能保持得那么穩定，機內構架到底如何？盒子功耗為何能遠低于同類產品，除了芯片方面的優勢之外還有那些與眾不同之處？接下來我們一起對開博爾F6網絡高清播放器進行拆機測試。

開博爾F6智能盒子機內構架

    開博爾F6機內空間非常大，主板面積僅占盒子不到1/2的空間，純金屬材質的外殼加之“空曠”的內部空間是保證F6智能盒子散熱性能的關鍵點之一。

開博爾F6智能盒子拆機測試

    由于機器的天線線路與PCB采用的焊接工藝，所以只能板子跟外殼一起上圖。

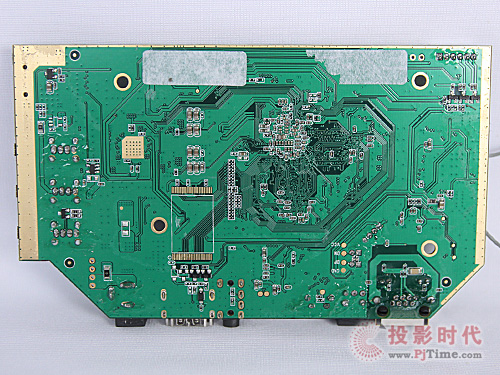

開博爾F6智能盒子主板背部

    開博爾F6盒子的主板采用了6層設計的PCB主板，在盒子領域能夠采用6層PCB的產品十分罕見。

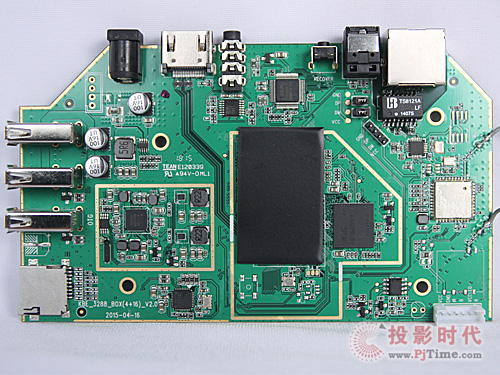

開博爾F6智能盒子主板正面

    音頻編解碼器采用了rockchip推出的集成音頻codec,高清音視頻信號濾波,和tv視頻信號輸出功能的RK1000-S集成芯片，在開博爾F6中只用到了音頻部分的功能。網卡則采用了realtek 8152B芯片，該芯片為10/100M自適應網卡芯片。

              RK1000-S音頻編碼器                               網卡芯片

    在無線方面開博爾F6智能盒子采用了正基AP6335無線WiFi和藍牙模塊，支持2.4G/5G ac雙頻高速WiFi、藍牙4.0和FM功能。電源管理IC芯片則采用了ACT8846QM。

               AP6335無線WiFi和藍牙模塊                        電源管理IC芯片

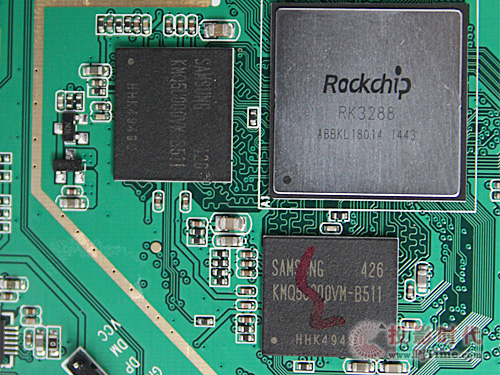

    開博爾F6網絡高清播放機主要芯片采用瑞芯微RK3288解決方案，這也是目前在售產品中唯一具有HDMI2.0高清輸出接口，支持4K@60HZ輸出的解決方案。RK3288采用最新的A17架構，性能相比于A9提升約60%，相比于A12提升約40%，在成熟的28nm先進制造工藝的保駕護航下，其功耗比四核A9還要低，這也是為什么這款盒子在功耗方面能穩定在3.3W功耗的原因之一。

開博爾F6智能盒子評測

    開博爾F6網絡高清播放器在內存上配置了高達4GB的內存，閃存上更是配置高達16GB的高flash設計，這對于目前盒子領域1G內存、4G閃存為主流，2G內存、8G閃存為高配的情景下絕對可稱得上高配中的高配了。
