2022年開年，北京冬季奧運會成功舉辦，世界再次聚焦中國，聚焦北京。其中，傳統熱門項目冰壺賽事備受矚目。鐵三角拾音方案保障了冰壺賽事音頻制作的安全、穩定、高效和細節呈現。

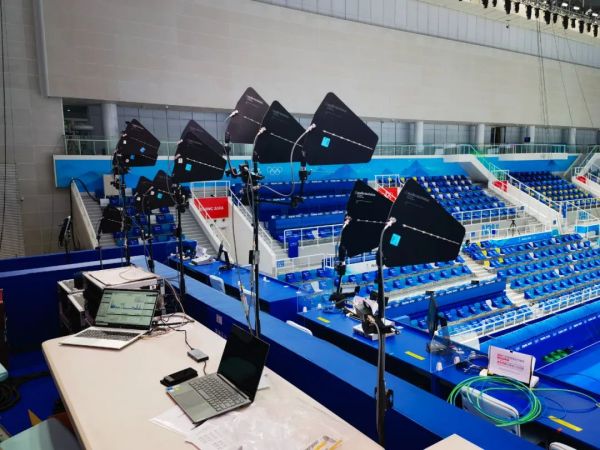

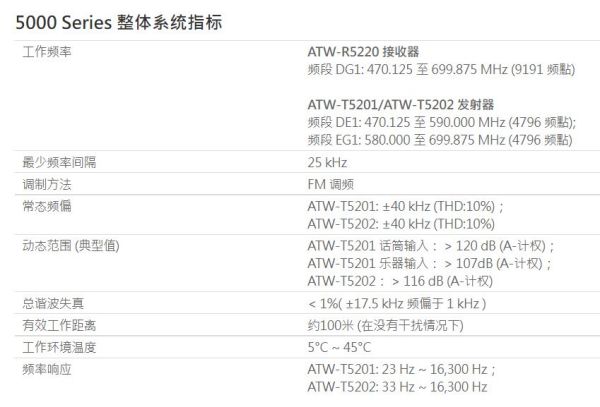

44個通道的鐵三角ATW-5000系列無線腰包式話筒系統在低溫、并且充滿無線電頻率規劃限制的嚴苛挑戰環境中，每天連續運作長達14個小時，將選手討論戰術的對話、吆喝等各種現場熱度送至觀眾家中。

而作為聲音制作的其中一個部分，公共信號的聲音制作往往不被大眾熟知，卻直接關系到轉播成敗。現在，讓我們再度回顧北京冬奧冰壺賽事音頻公共信號制作過程中的鐵三角拾音方案。

整體拾音方案

在北京冬奧會冰壺項目的音頻公共信號的制作中，共使用了114支不同型號的傳聲器完成4條賽道的聲音拾取，傳聲器的安裝位置與類別都做了嚴謹的考量。以決賽賽道為例，除架設在攝像機上的傳聲器外，共使用了28支傳聲器完成公共信號制作中賽場氣氛效果、近場觀眾效果、比賽細節效果等聲音素材的拾取。

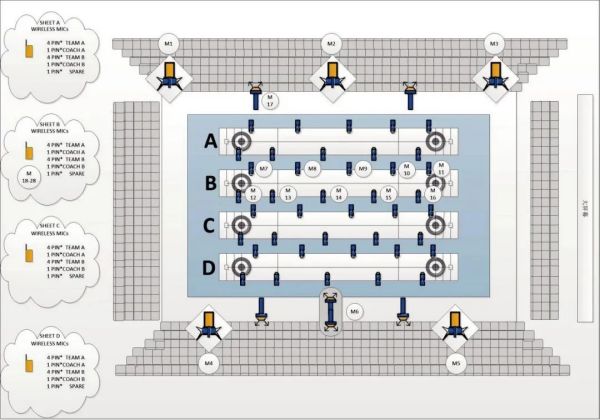

決賽賽道制作系統的傳聲器示意圖

賽場氣氛效果的拾音方案

冰壺賽場的整體氣氛效果呈現與聲場的構建主要由6組電容傳聲器負責，分別吊裝在觀眾席上方較高的位置，在“決賽賽道制作系統的傳聲器示意圖”中，M1至M5傳聲器主要負責制作5.1.4三維聲音頻公共信號中底層聲床的信息， M6傳聲器主要負責制作5.1.4三維聲音頻公共信號的上層聲床信息。

其中，M1、M3、M4、M5為鐵三角AT4050ST立體聲大振膜話筒傳聲器，其獨有的內部立體聲矩陣轉換功能可以有更多的拾音角度供選擇，此外較平直的頻率響應特性可以為聲音的最終呈現提供更為溫暖、平衡的音色，傳聲器的高聲壓級承受能力與高動態范圍也更適合大型體育賽事現場復雜的制作環境。

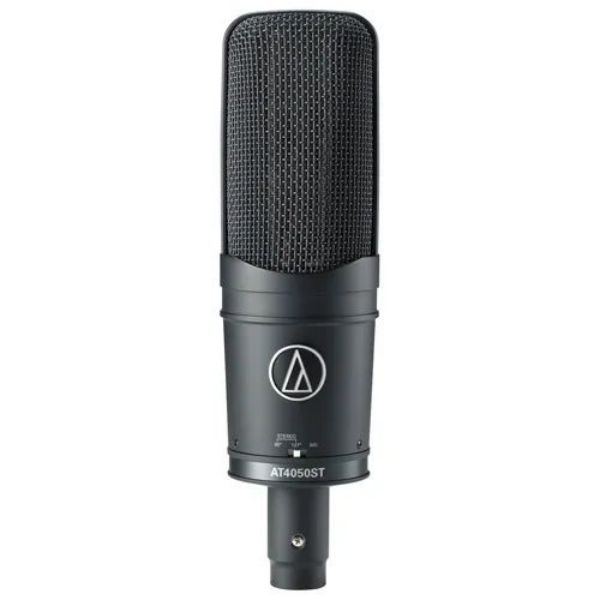

鐵三角AT4050ST立體聲大振膜電容話筒

M2使用了1支鐵三角AT4050單聲道大振膜話筒傳聲器，為解說、評論聲道提供持續的現場襯底效果，增強左、中、右三個聲道聽感的連貫性。

M6傳聲器由2支XY拾音制式的鐵三角BP4025立體聲話筒傳聲器組成，相對小巧的尺寸更適合集成安裝，且良好的傳聲器性能指標也可以滿足體育賽事5.1.4三維聲頂層聲床信息的制作。

鐵三角BP4025立體聲話筒

鐵三角吊裝在觀眾席上方的賽場氣氛效果傳聲器

近場觀眾效果的拾音方案

近場觀眾效果的拾音由1支XY拾音制式的鐵三角BP4025立體聲話筒傳聲器完成制作，使用1.5 m的傳聲器支架安裝于距底層觀眾看臺相對較近的位置，如下圖所示，傳聲器的架設高度與軸向最終取決于與觀眾看臺的實際距離，在配合整體氣氛效果的呈現的同時提供更多的空間信息細節與情感。

近場觀眾效果傳聲器（鐵三角BP4025話筒）

比賽細節效果的拾音方案

冰壺比賽的細節效果聲主要包含了兩大類聲音元素：語言類與動效類。語言類聲音元素主要表現于運動員、教練員之間的戰術交流、溝通等方面；動效類聲音元素主要表現在比賽中運動員擦冰的聲音、冰壺在冰面滑行的聲音以及冰壺撞擊的聲音等。

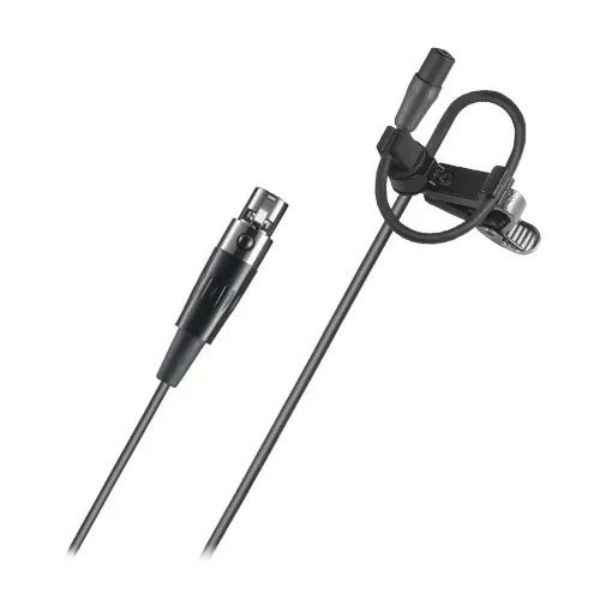

對于語言類聲音元素的拾取，主要使用無線領夾式傳聲器來實現聲音的捕捉。1個賽道配置11支鐵三角無線發射機超小型全方向指向性話筒AT899cH-TH，如上文示意圖中所示的M18至M28，負責兩隊共8名比賽隊員、2名教練的語言類聲音元素拾取及1支備份。4個賽道共計使用44支AT899cH-TH。全指向性的傳聲器在佩戴過程中更便于拾音位置的調整，在避免衣物摩擦所產生噪聲的同時，可保持良好的細節聲音清晰度與均勻度。

佩戴在運動員身上的鐵三角無線領夾話筒

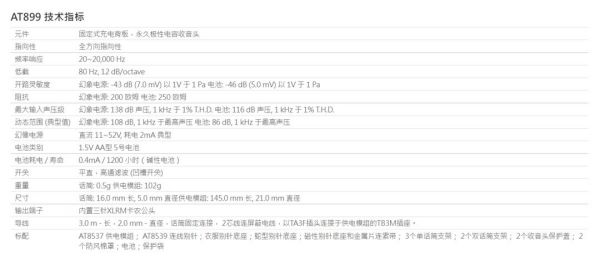

對于動效類聲音元素的拾取，主要使用10支鐵三角小型全方向指向性話筒AT899傳聲器來實現聲音的捕捉，隱藏安裝在冰壺賽道邊，如M7至M16，并且為了保證聲音拾取的連貫性并拓展一定的制作寬度，傳聲器采用在賽道兩側交錯對向安裝。

安裝在賽道兩側的鐵三角小型全方向指向性話筒AT899

此外，賽道最靠近頂端的傳聲器還會根據比賽的規則內容安裝在特定位置，例如M11/M12傳聲器須安裝在賽道圓壘靶心的位置，主要負責拾取得分區內的聲音元素及運動員擲壺起勢階段聲音元素；同理，M10/M13傳聲器須安裝在賽道前擲線（Hog Line）的位置，這是一個關鍵的比賽規則判罰點，同時也是冰壺滑行聲音重要的拾音點。

攝像機傳聲器的拾音方案

在冰壺項目的賽事音頻公共信號制作過程中，僅靠賽場氣氛效果聲、近場觀眾效果聲、近距離細節效果聲等聲音素材是遠遠不夠的，還需要考慮鏡頭語言的變換與組接，因此還應該有用于聽覺過渡的聲音元素，此外也會有像EVS選切收錄這類的制作需求。

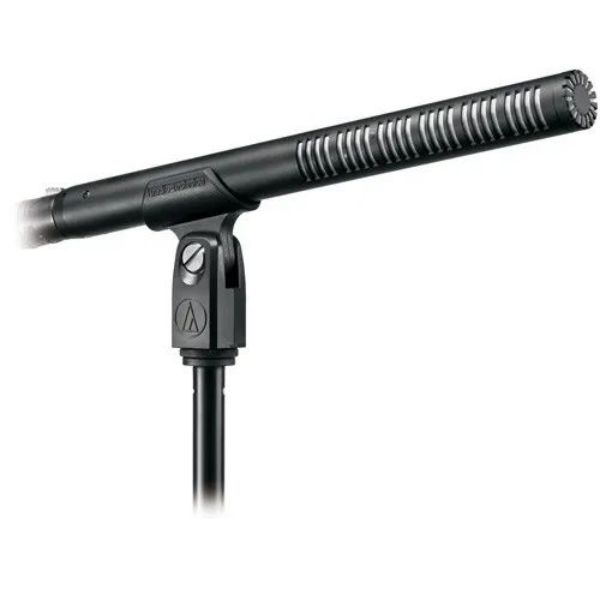

為了解決以上問題，公共信號制作系統中的每臺攝像機都會配置安裝有立體聲槍式傳聲器或微型傳聲器，用于中遠距離效果聲的拾音，以提供聲音制作中過渡效果聲的素材。
